密封方式：外卡式
密封范圍：9.52mm-22.2mm
產品分類：異形管密封測試接頭
產品描述：G70KHF系列密封測試接頭，應用于制冷行業運行測試時的擴口管密封連接，具有操作簡單、···

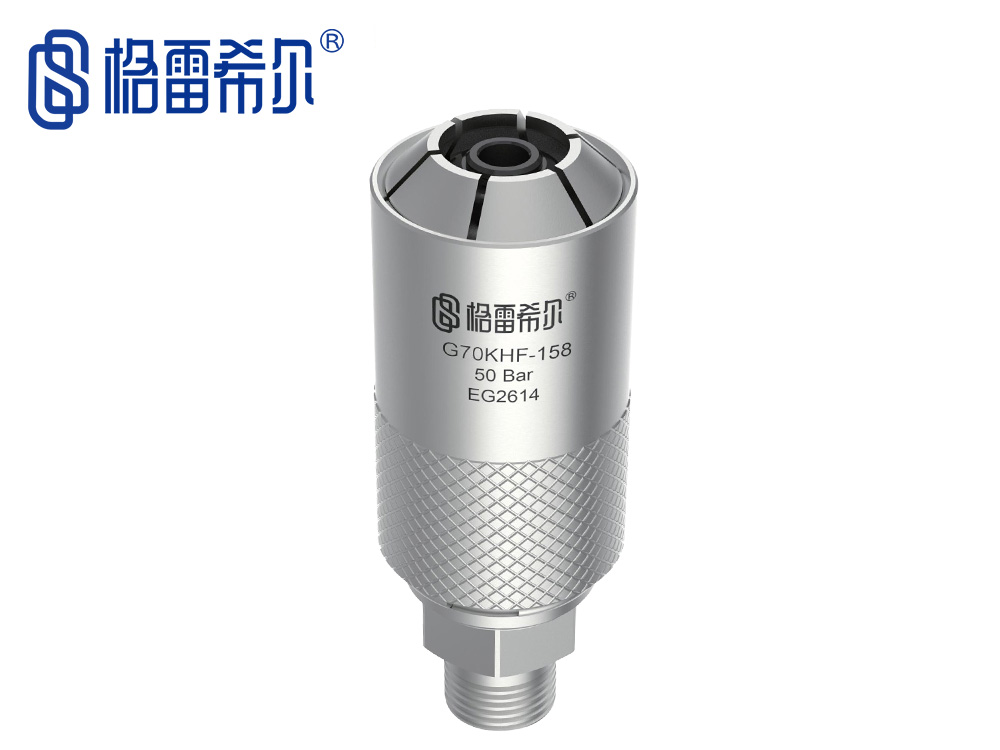

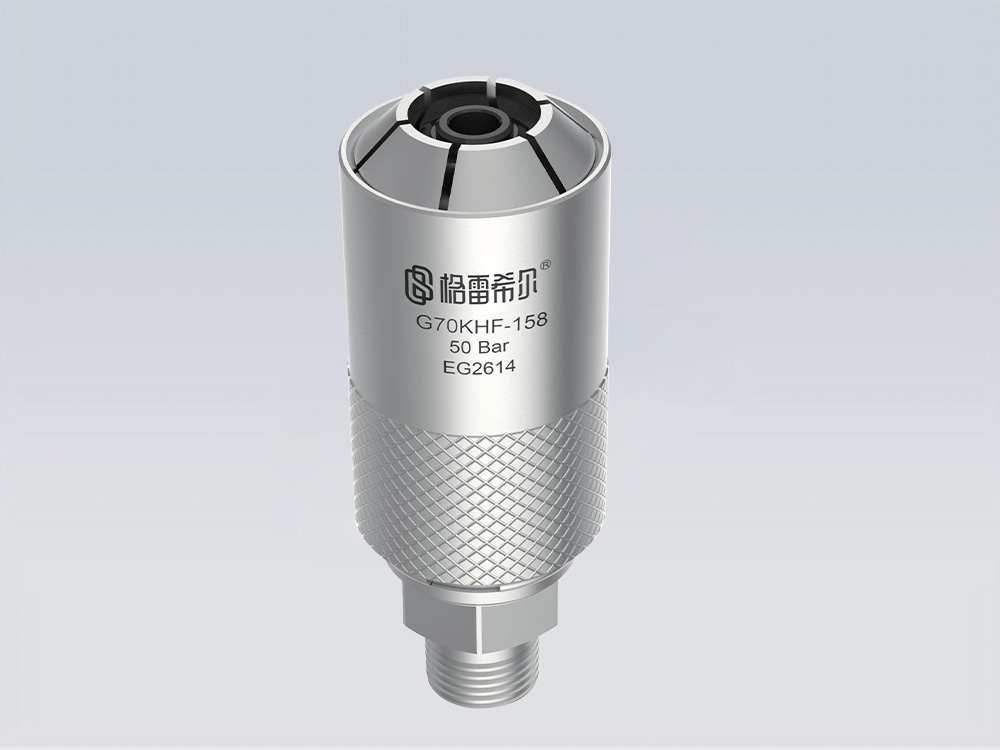

G70KHF 系列是一款外卡式密封測試接頭，應用于制冷行業運行測試時的擴口管密封連接，具有操作簡單、堅固耐用、密封可靠、承壓上限高、運行流量大等特點，結構緊湊，單手即可握持，使用方法簡單，手持輕推即可完成連接。

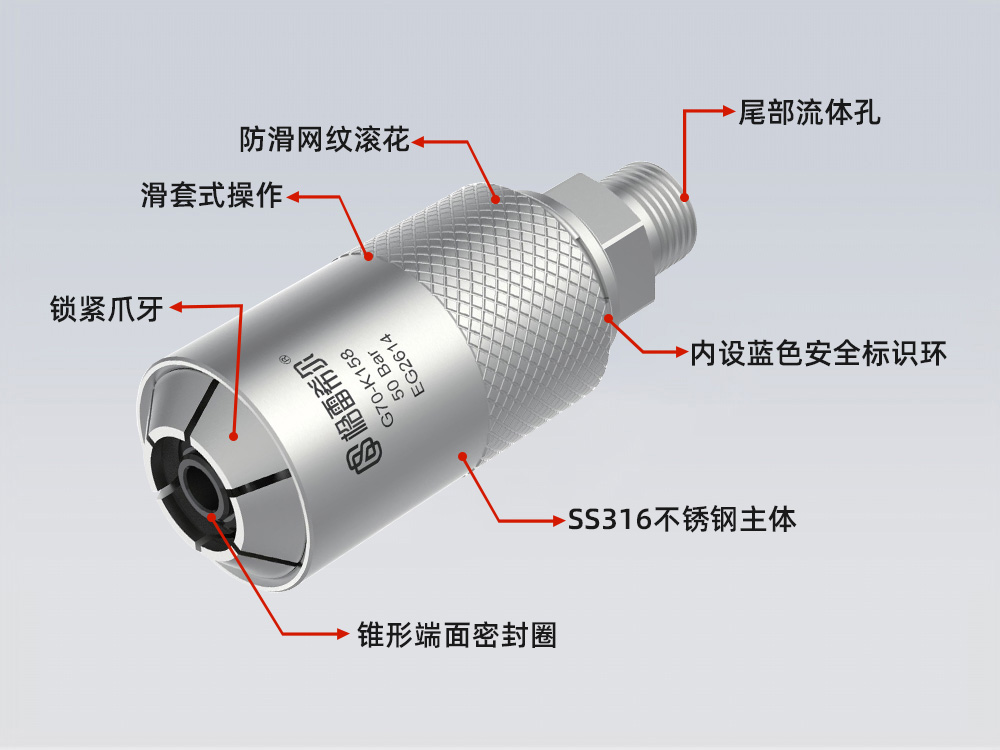

密封連接方案
Sealing connection scheme
| & 滑套式操作簡單可靠 |
| & 可靠的端面密封，密封圈維護簡單 | |
| & 316不銹鋼材質堅固耐用 | |
| & 流量無損，高效測試 | |
| & 安全標識環，保證安全生產 |
產品特點
Product features
 |  |  |  |  |

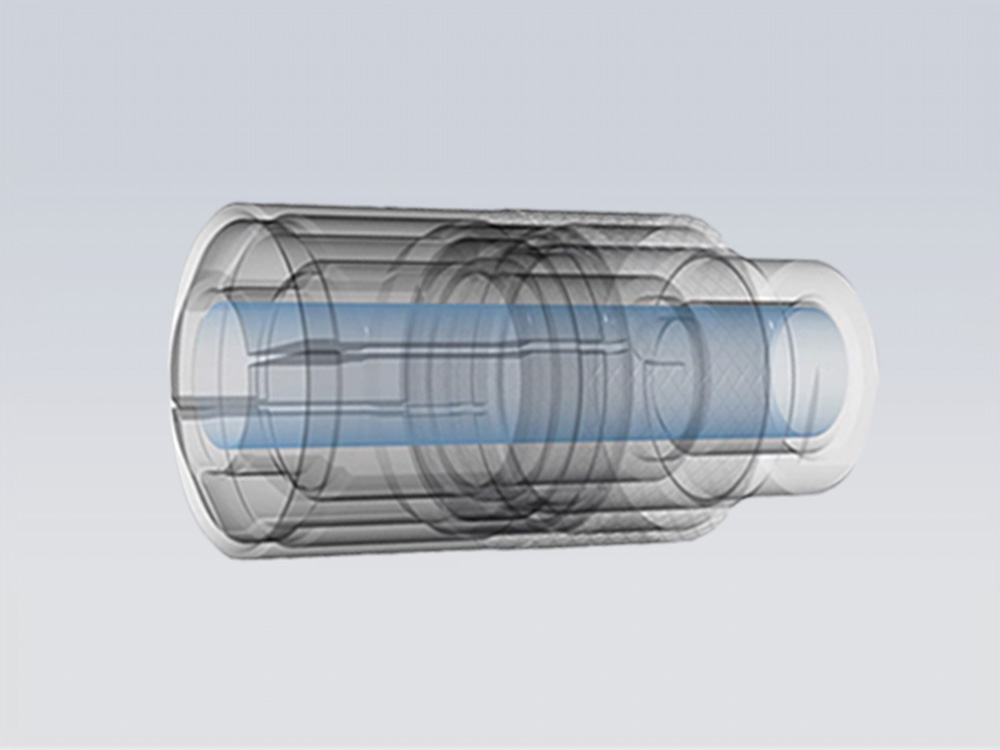

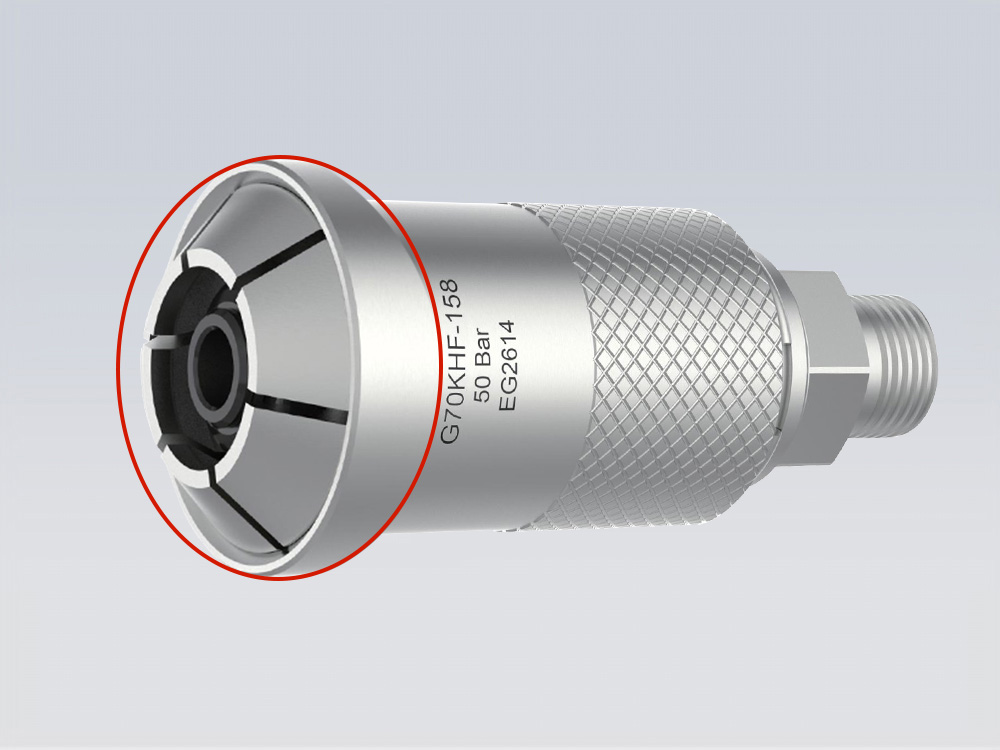

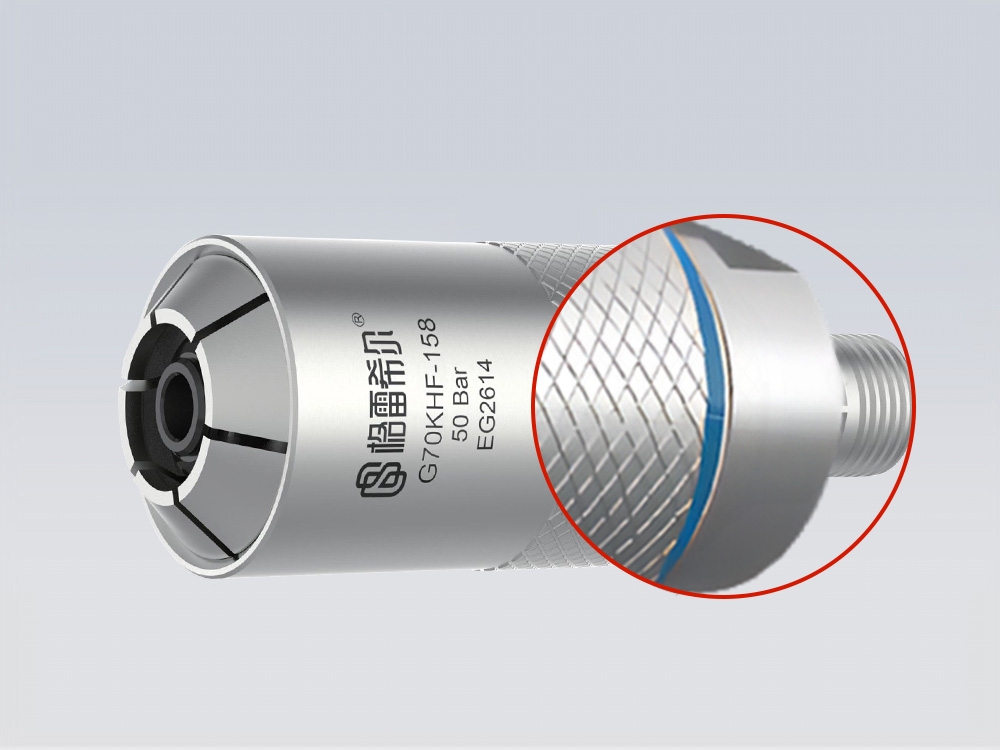

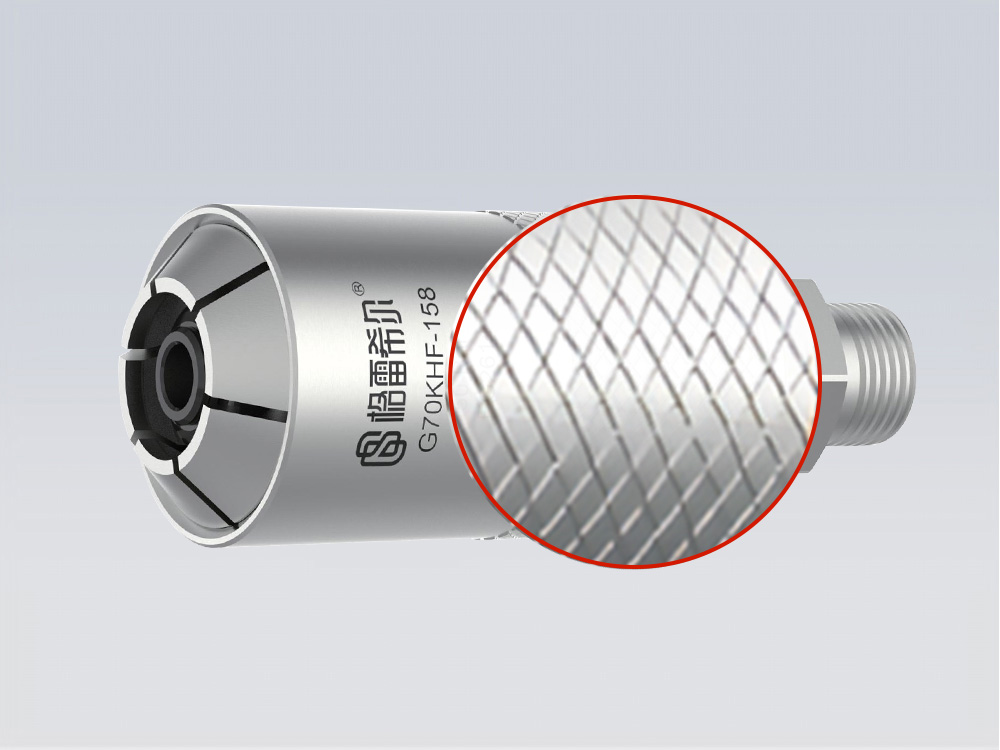

| 外卡式夾爪鎖緊，直接抓取工件管口凸起部位 | 防滑網紋滾花，增加摩擦力，易于操作 | 滑套式結構，輕松推拉即可實現鎖緊與斷開 | 直通式設計減少流量損失，保證測試正確性 | 藍色到位安全標識環，保證生產安全性 |
產品參數
Product parameters
| & 操作壓力：從真空到70Bar |
|
| & 密封范圍：9.52mm-22.2mm | |
| & 最大凸起寬度：4-8mm | |
| & 流量接口：參見選型表 | |
| & 主體材料：316不銹鋼 | |
| & 主密封圈：氯丁橡膠/丁腈橡膠 | |
| & 內密封圈：丁腈橡膠 | |
| & 操作溫度：-20℃至120℃ |
規格型號表
Specification and Model Table

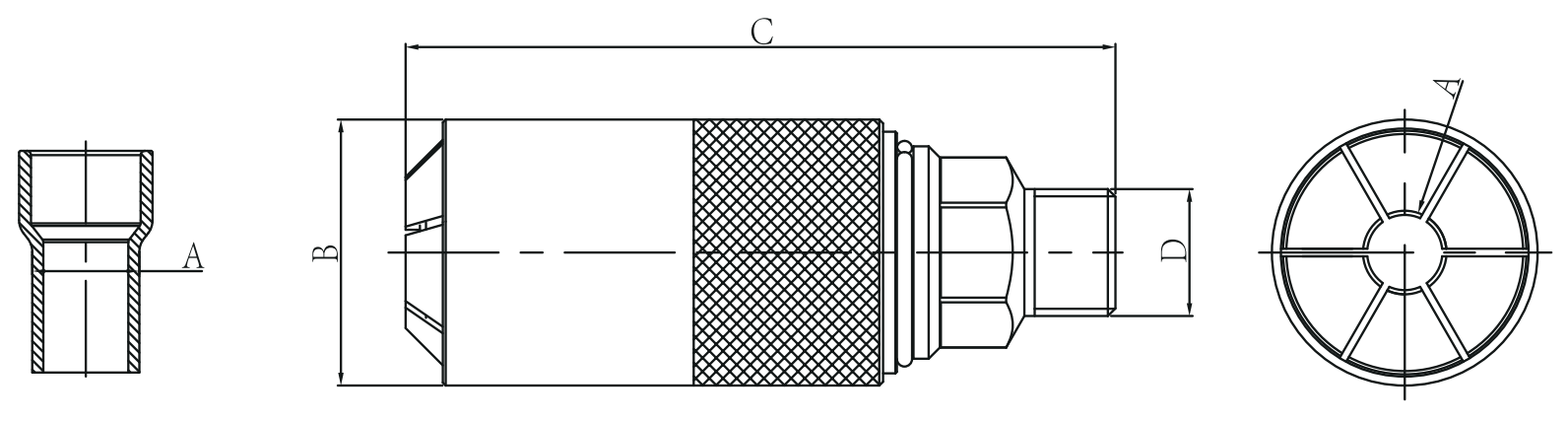

| 產品型號 | 主體編號 | 密封尺寸A | 尺寸B | 尺寸C | 流體孔D | 壓力/主體材料 | 密封圈材質 | 密封圈型號 |
| G70KHF-095 | 3 | 9.52mm | 30mm | 90mm | R 1/4" | 70Bar/316不銹鋼 | 丁腈橡膠 | SG70KHF095 |
| G70KHF-095 | 3 | 12.70mm | R3/8" | SG70KHF095 | ||||
| G70KHF-158 | 4 | 15.80mm | 35mm | 95mm | R1/2" | SG70KHF158 | ||
| G70KHF-190 | 5 | 19.00mm | 40mm | 110mm | R3/4" | SG70KHF190 | ||
| G70KHF-222 | 5 | 22.20mm | R3/4" | SG70KHF222 |
格雷希爾GripSeal密封測試接頭各系列產品，可為不同的管型、孔徑、接口、螺紋等提供密封方案，近千種標準型號現貨供應，并擅長為各類異型管件提供定制方案，深入合作的行業有新能源汽車、自動化集成商、制冷、家電、液壓閥門、儀器儀表、航空航天、醫療器械等8大行業。
