密封方式:外卡式
密封范圍:10.4mm-38.5mm
產品分類:異形管密封測試接頭
產品描述:G90R-NW系列與G90L-NW系列都是針對汽車工業VDA標準管口快速密封的一款接頭,兩款接頭的···

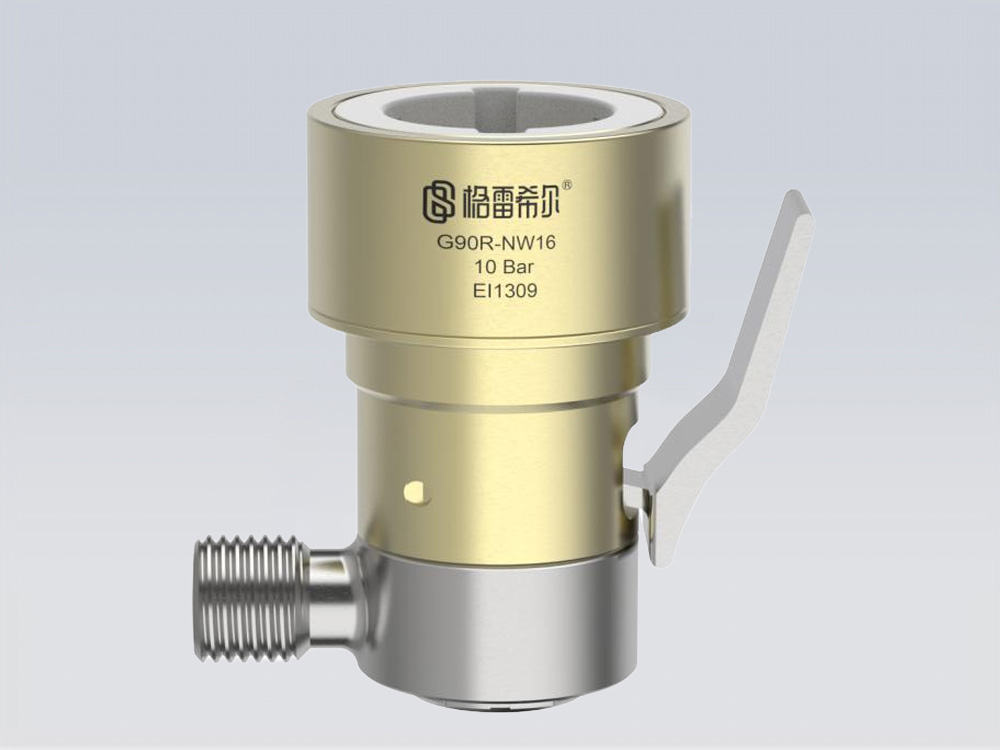

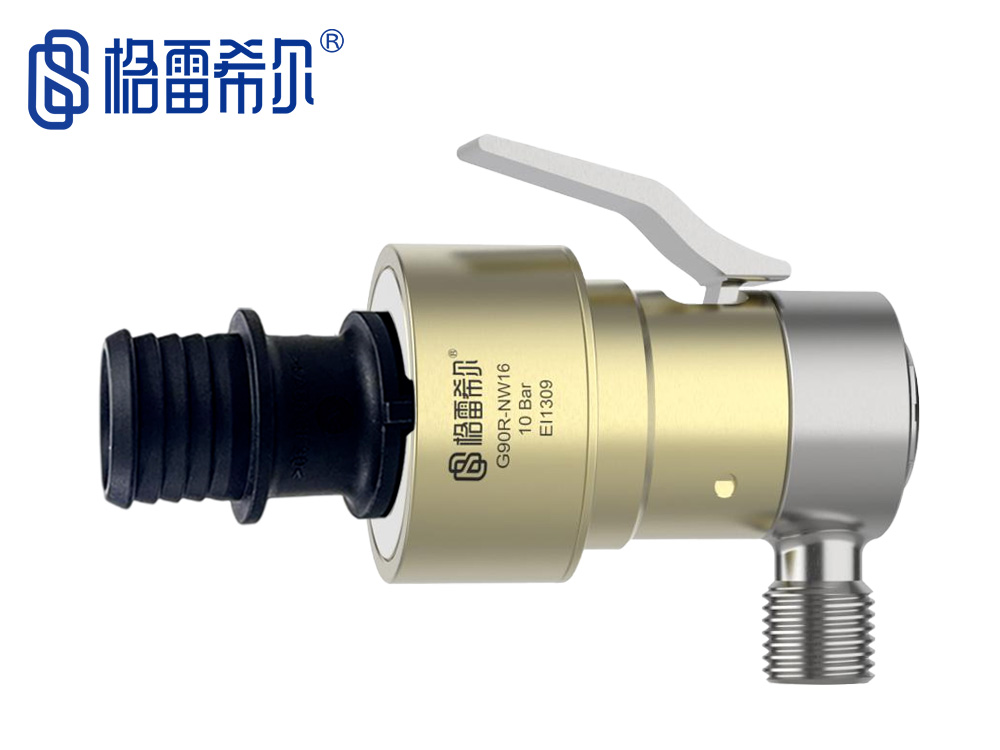

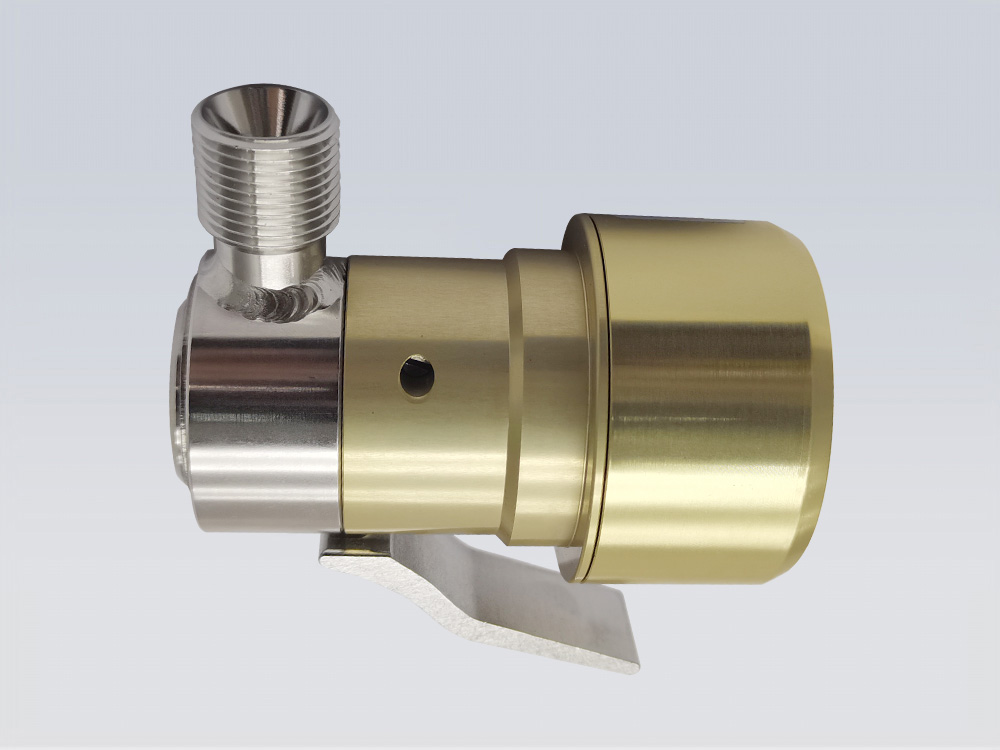

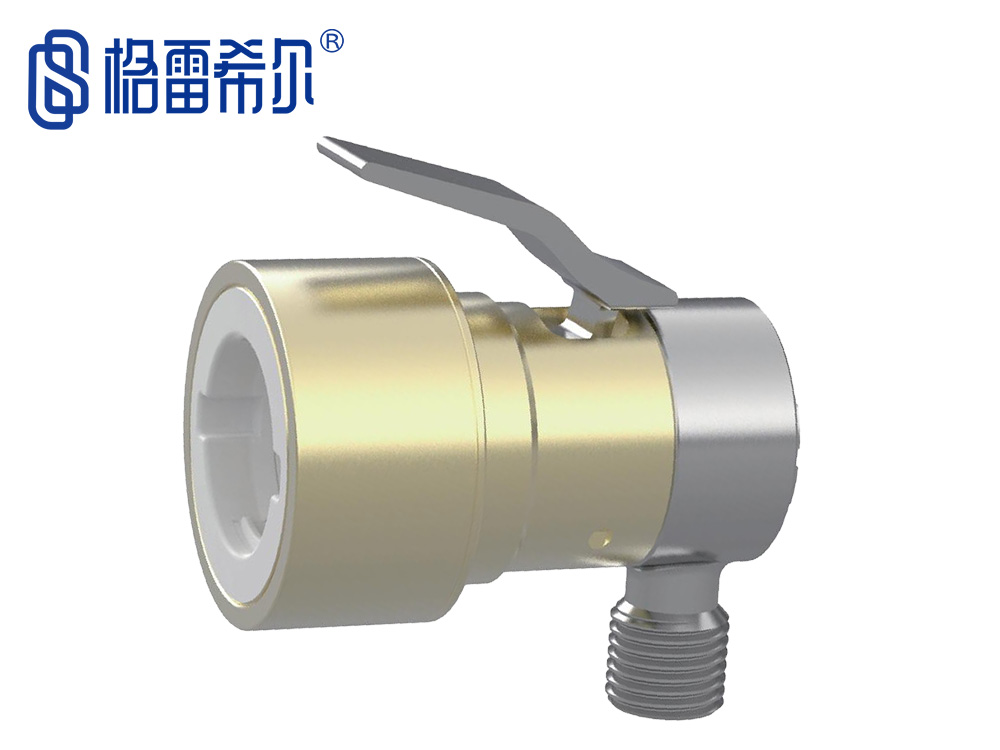

G90R-NW系列密封測試接頭,適用于VDA-NW冷卻水管接口的快速連接與斷開,尾部的L型流量孔可以360度旋轉,使流量輸入管免去纏繞的煩惱,可滿足一些狹窄空間的應用。(?點擊此處進入淘寶鏈接)
密封連接方案
Sealed Connection Scheme
![]()

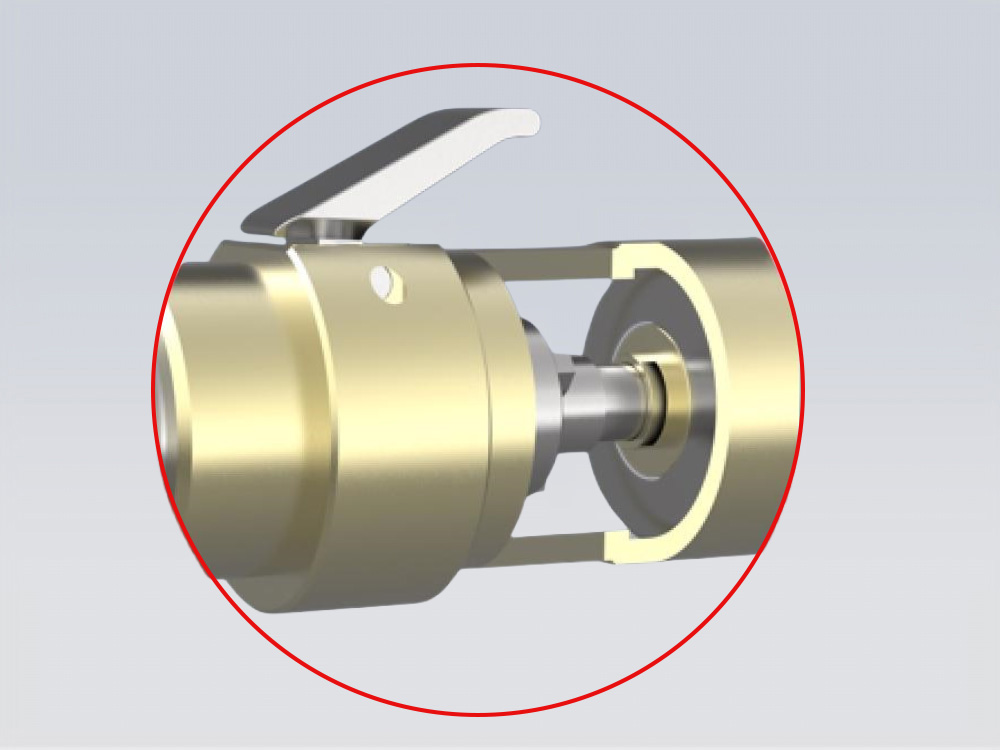

| & 卡槽式密封連接 |
| & 改善工作效率,降低生產成本 | |
| & 無密封圈,沒有耗材 | |
| & 壓桿式操作,減輕操作強度 | |
| & 航空級鋁合金材質,輕便堅固 | |
| & 泄漏點少,密封等級高 |

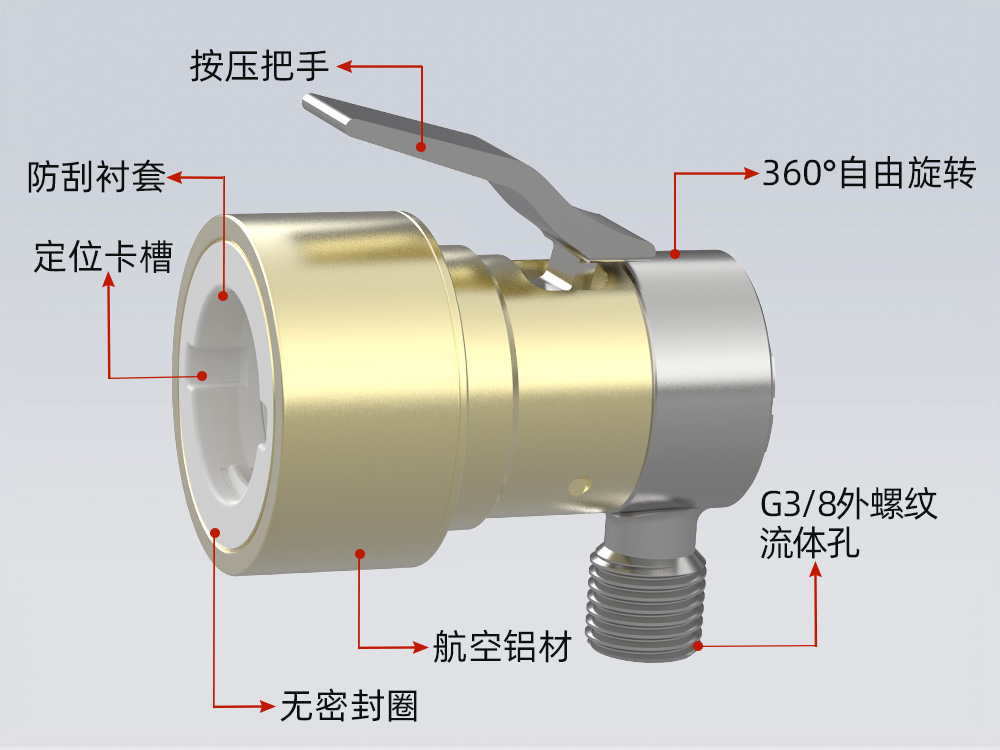

產品特點
Product Features
![]()
|
|
|
|

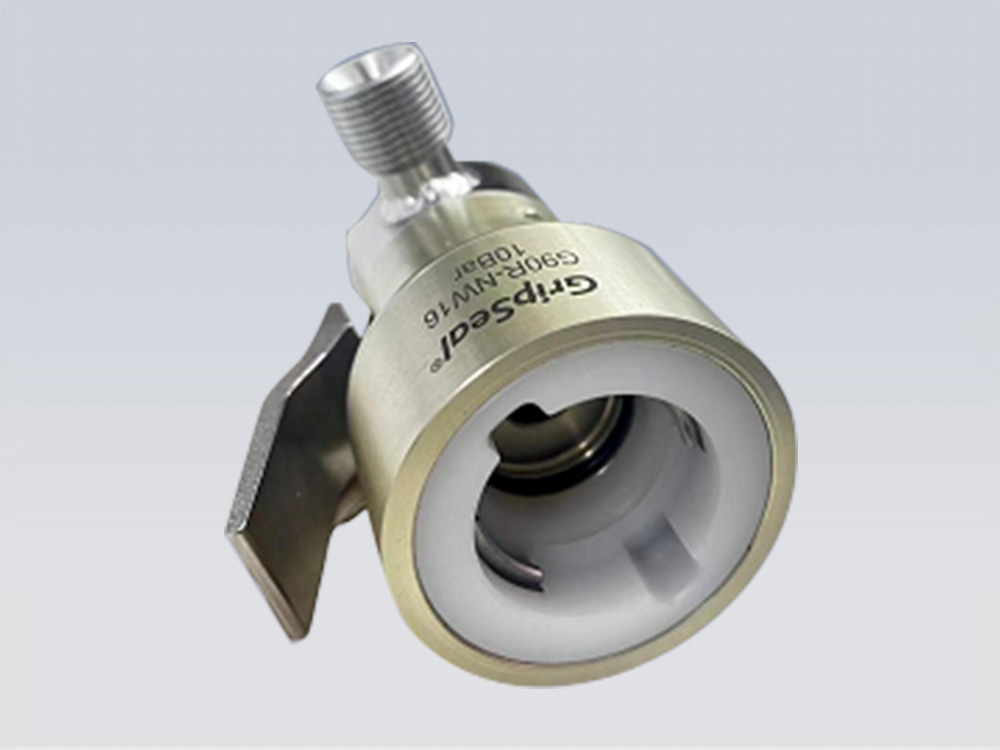

L型流體孔: 尾部可360°旋轉,避免流量輸入管的纏繞問題 | 內置截至閥: 內部設有截止閥(可選),保證測試時的氣密性和安全性 | 無密封圈設計: 利用VDA接口內部的密封圈擠壓形成密封,維護0成本 | 適用于NW接口: 適用于VDA-NW規格接口的快速無損密封連接 |
規格與參數
Specifications and Parameters
![]()
| & 操作壓力:從真空到10Bar |
|
| & 密封范圍:10.4mm-38.5mm | |
| & 流量接口:G3/8" | |
| & 主體材料:航空級鋁合金 | |
| & 操作溫度:-20℃至120℃ |
操作方式
Operating Mode
![]()
|
|

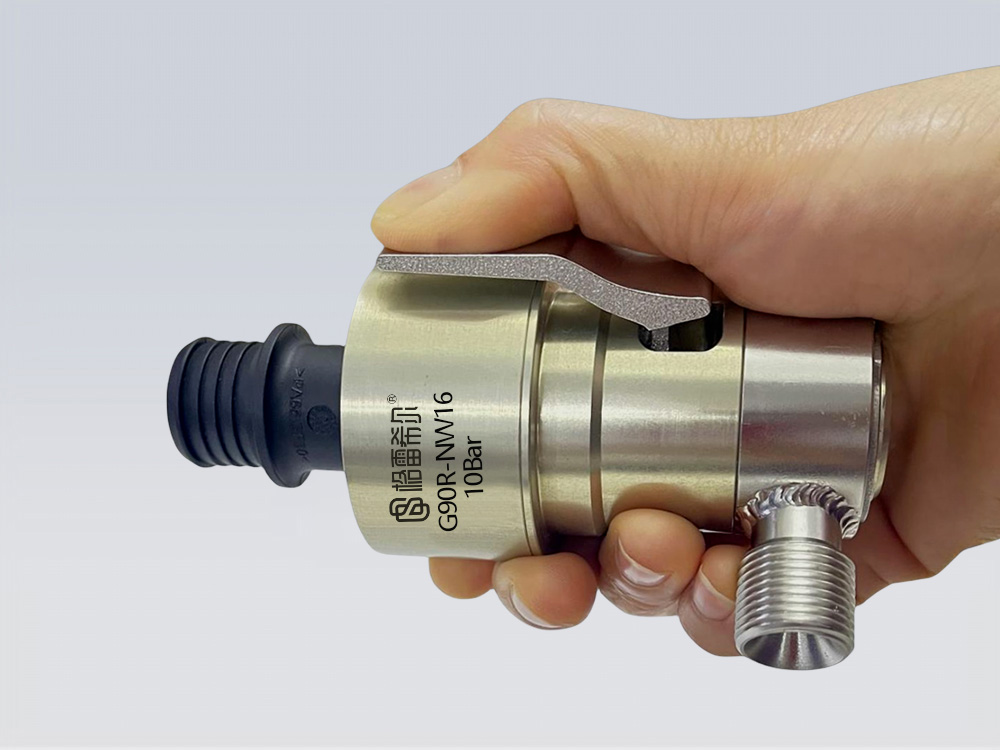

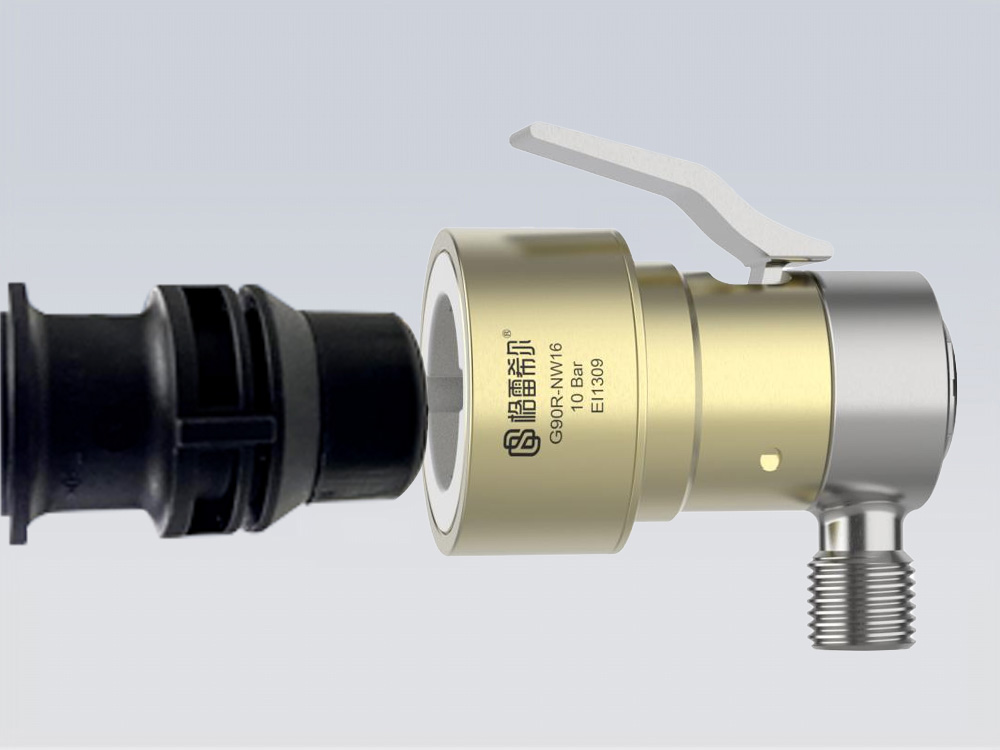

步驟1: 將密封測試接頭對準VDA接口方向插入形成密封連接 | 步驟2: 測試完成后按壓手柄即可輕松拔出密封測試接頭 |

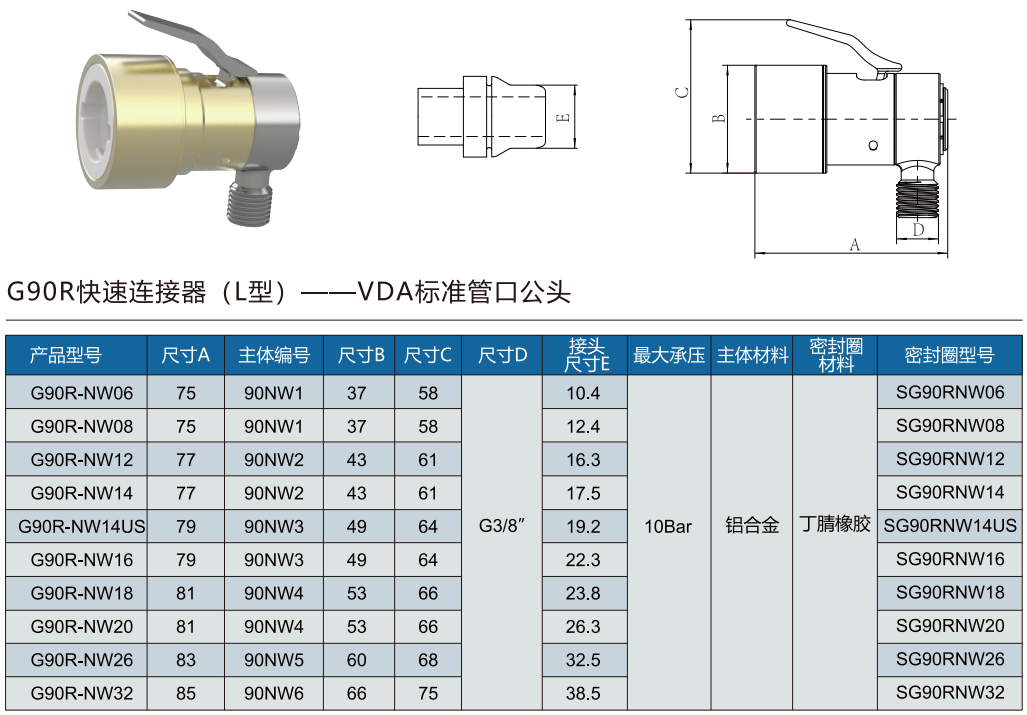

規格型號表
Specification and Model Table
![]()

格雷希爾GripSeal密封測試接頭,深入多行業、領域應用,進行研發設計,積累了許多密封連接解決方案的經驗。根據市場需求的判斷,制定了上千種標準品快速接頭的規格型號,大部分現貨供應。產品主要有螺紋密封接頭、冷卻水管密封接頭、直管密封測試接頭、氣瓶充裝接頭、新能源汽車測試接頭等。堅持做好每一個快速連接器, 成就客戶測試效率的快速提升。 還能根據客戶實際應用場景,非標定制密封方案。解決行業密封難題,提高生產效率。
【相關產品】:G90L-NW系列,G90S-NW系列,G70-NW系列
