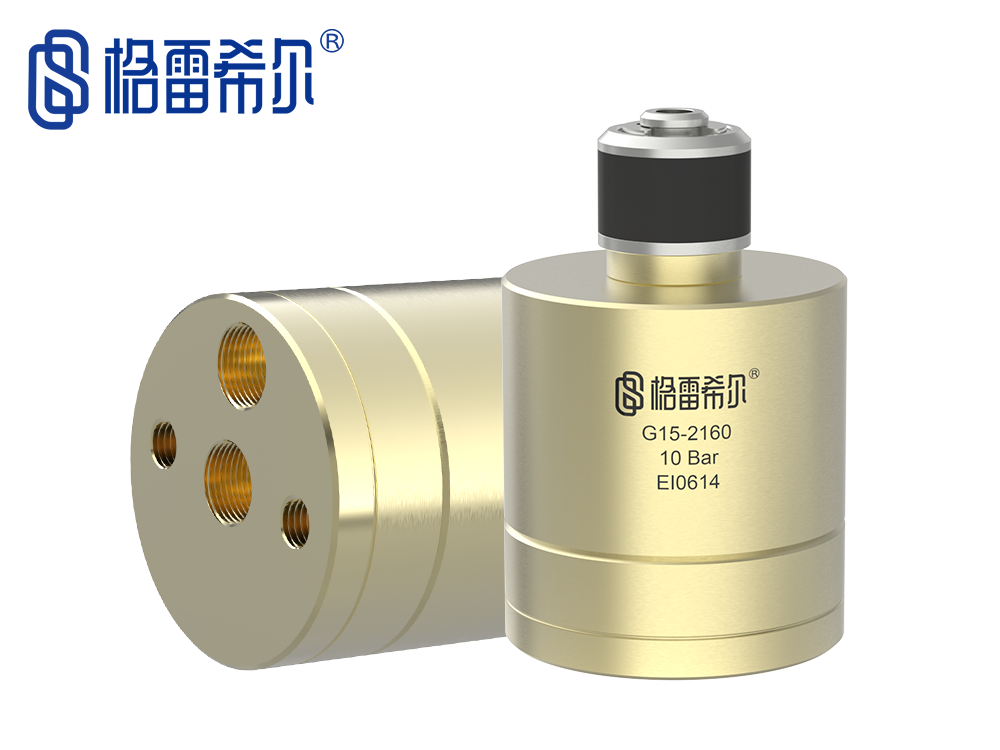

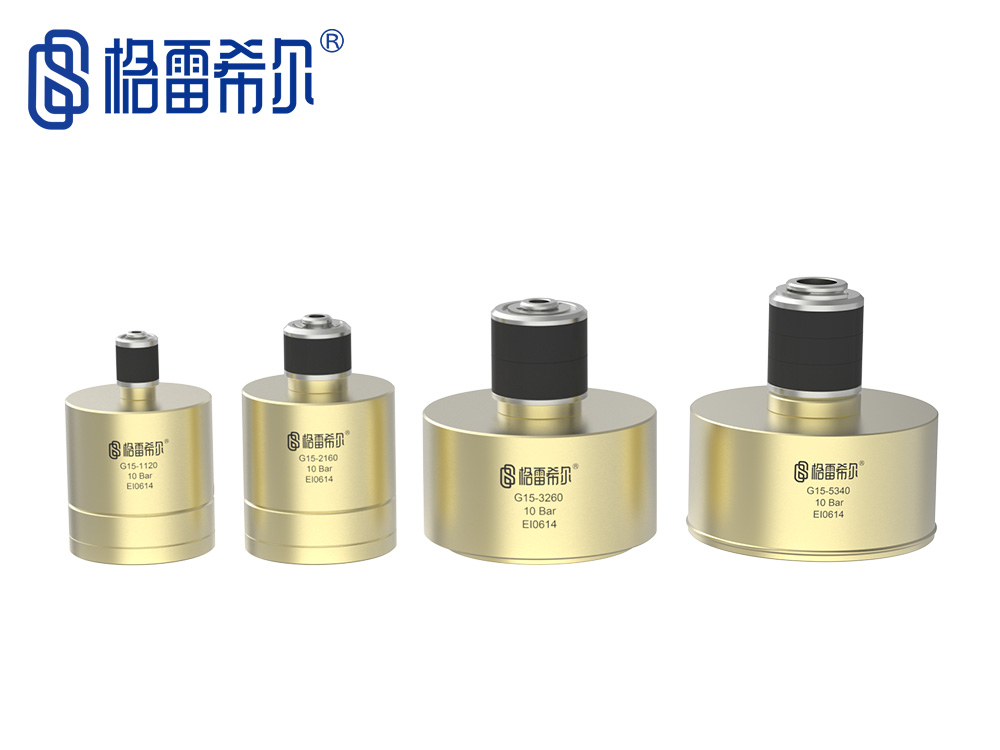

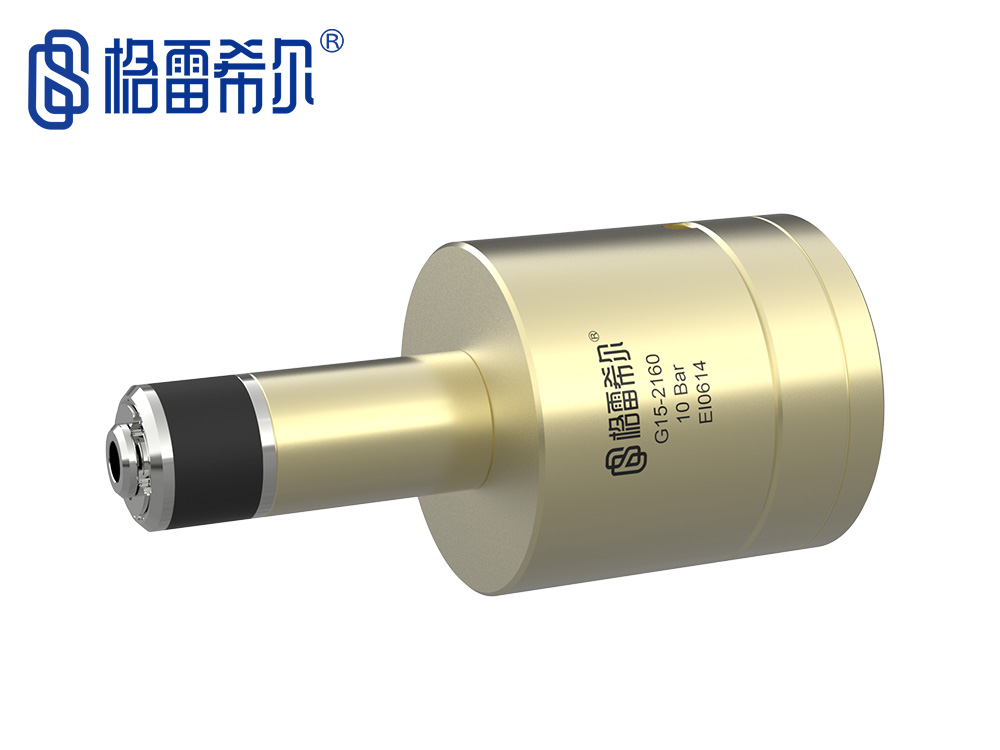

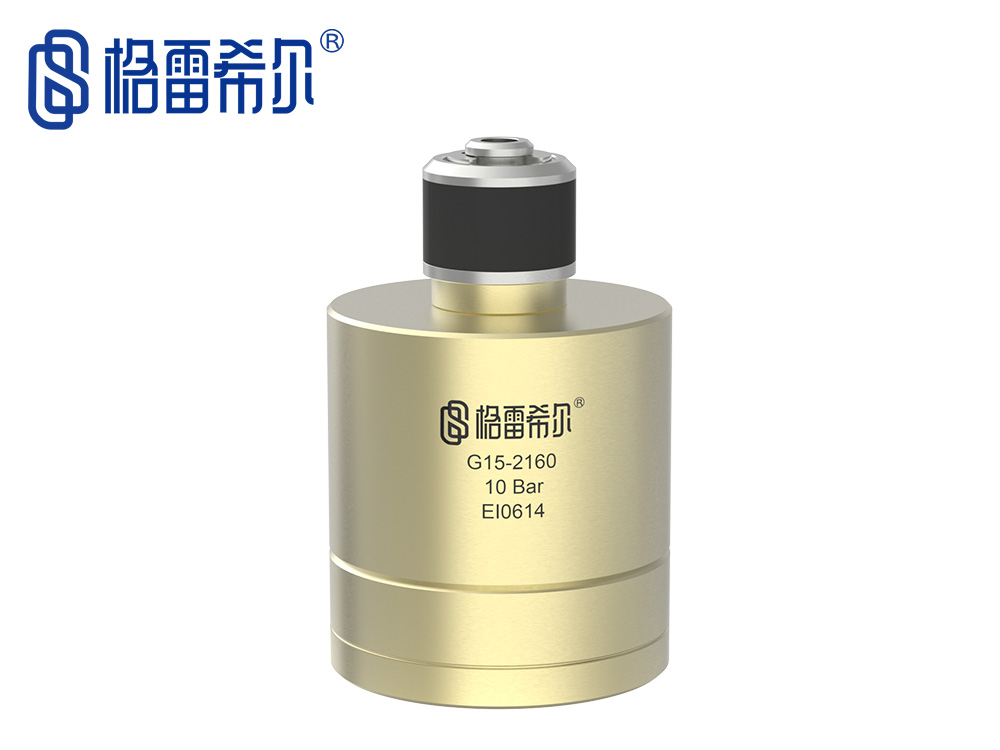

密封方式:內脹式
密封范圍:10mm~34mm
產品分類:自動化集成密封接頭

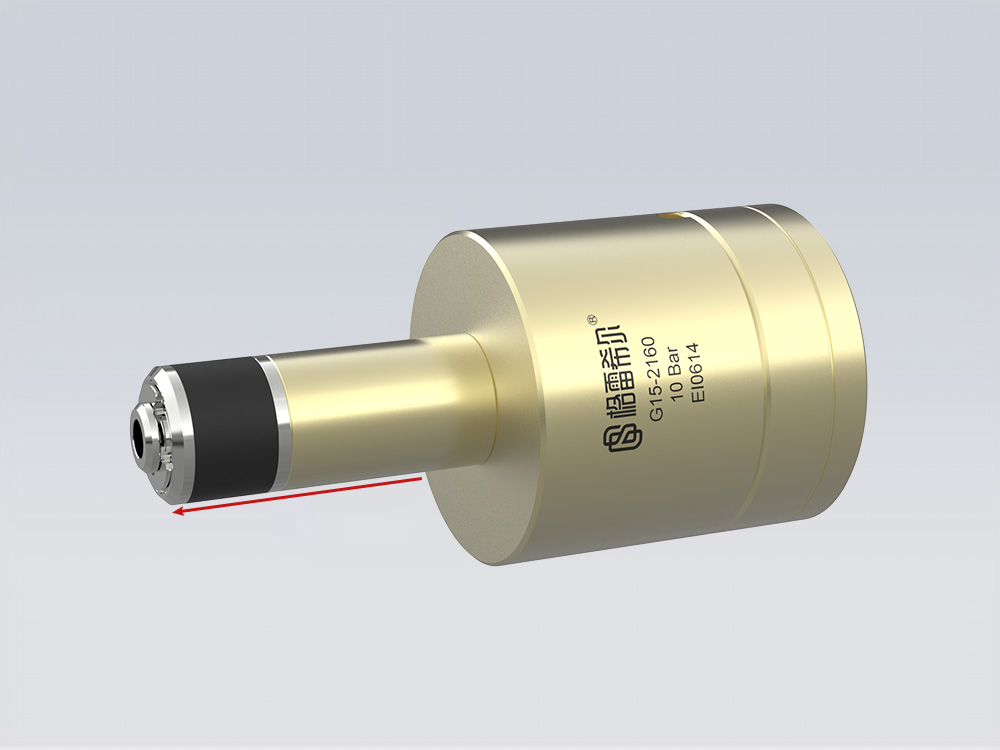

產品描述:G15系統通過向尾部驅動孔注入驅動壓力,推動殼體前移,從而擠壓前端的密封圈,創造一個···
G15系統通過向尾部驅動孔注入驅動壓力,推動殼體前移,從而擠壓前端的密封圈,創造一個適用于各種管件的無泄漏內部連接,非常適合高產量自動化生產測試。(?點擊此處進入淘寶鏈接)
產品視頻
series product video
![]()
密封連接方案
Sealing connection scheme
![]()

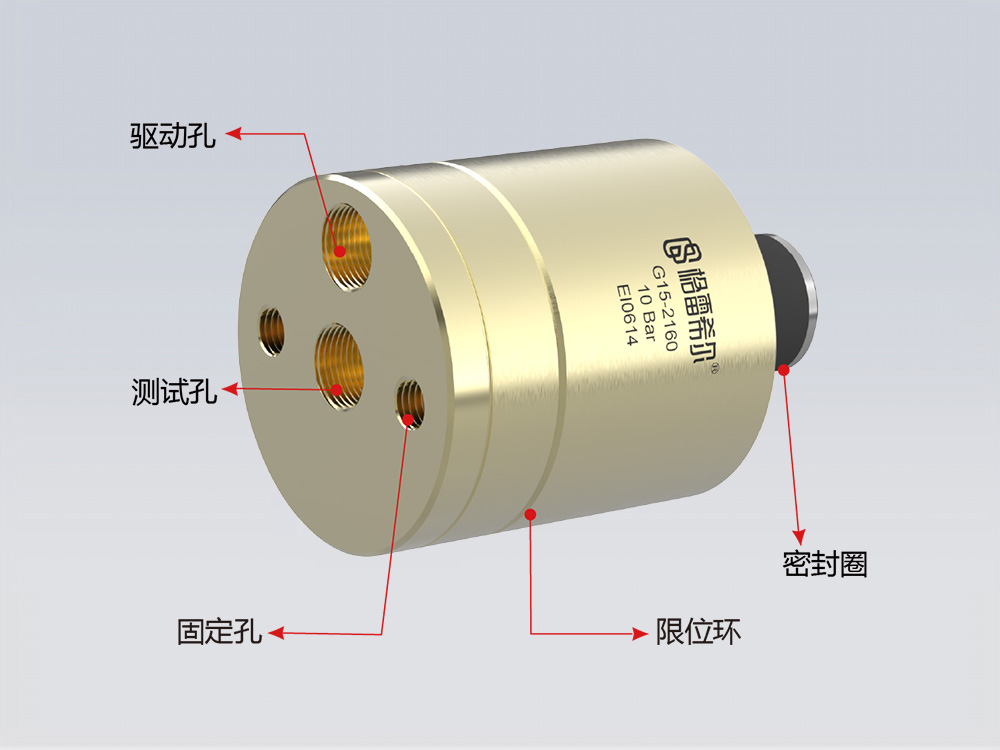

![]() | * 高效自動化密封連接 |

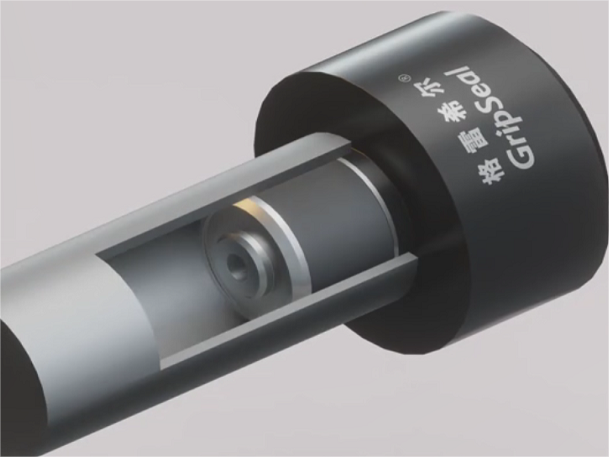

| * 氣壓驅動內置活塞,擠壓密封圈實現內脹密封 | |
| * 直通式測試孔減少了中間裝配件,提高密封性,保證流量 | |
* 內置限位環,限制活塞位移,防止密封圈過載而爆出 | |
| * 可以密封光滑的,粗糙的、多孔的、螺紋的管件 | |
| * 可用于機械手的抓取 |
產品參數
Product parameters
![]()

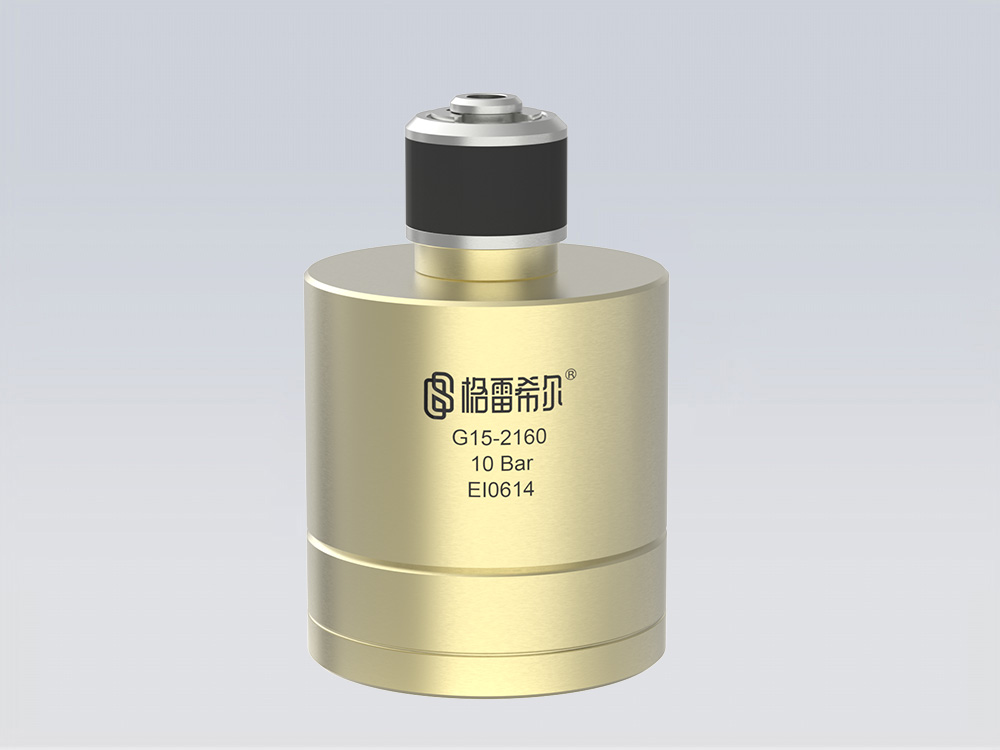

| 操作壓力:從真空到8Bar | ![]() |
| 密封范圍:10mm~34mm | |
| 插入尺寸:1、2號主體:15mm,3、4號主體:30mm | |

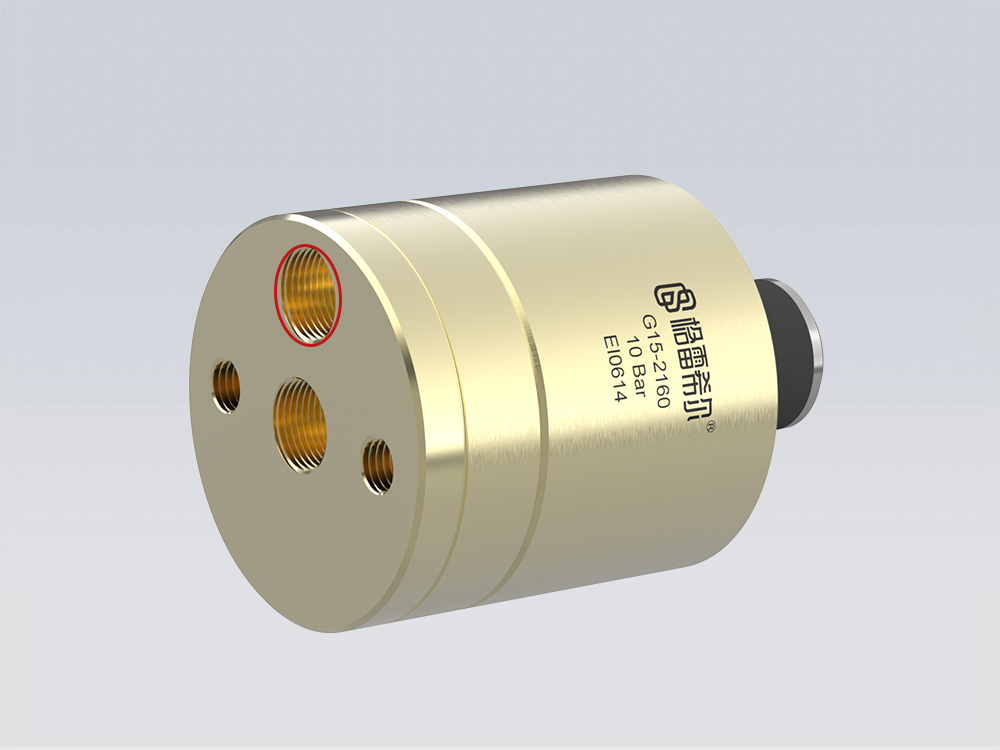

| 流量接口:G1/8, G1/4, G1/2 | |
| 主體材料:鋁合金、不銹鋼 | |

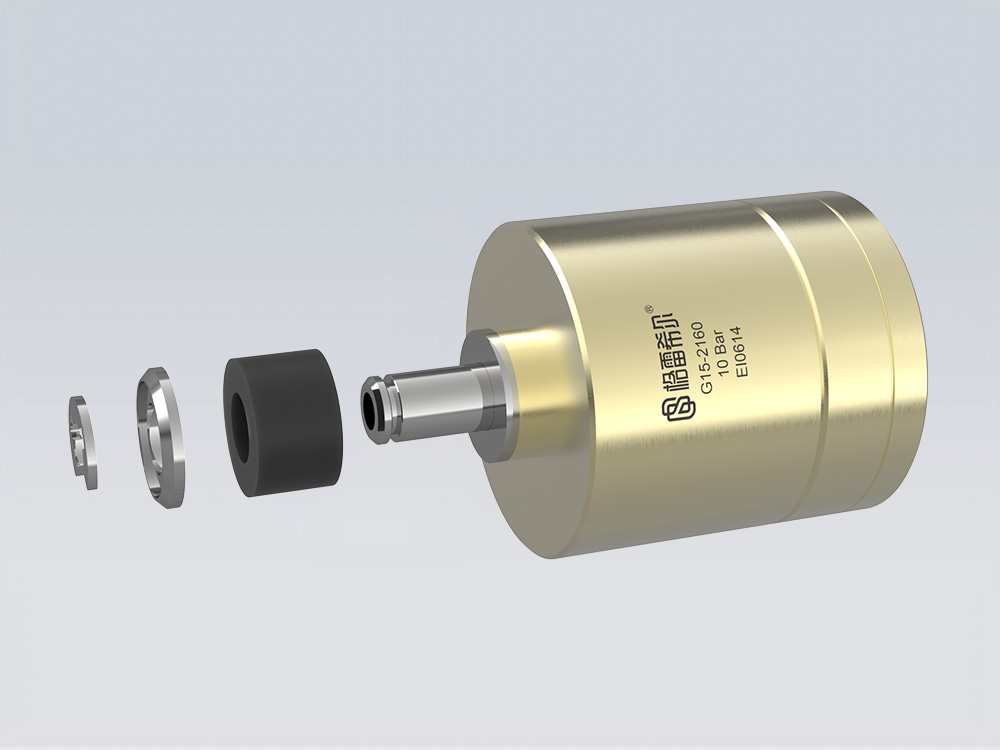

| 主密封圈:氯丁橡膠、硅橡膠、丁腈橡膠 | |
| 操作溫度:-20℃至120℃ |
產品特點
Product features
![]()
|
|
|
|
|
無損傷操作: 氣壓驅動密封圈接觸管壁,不會對產品外觀造任何損傷 | 靈活定制: 中心桿、尺寸、流量孔徑、密封厚度等都可靈活定制 | 日常保養: 維護簡單,定期更換密封圈可有效延長接頭使用壽命 | 體積小巧: 不占用操作空間,可放置在治具的任何位置 | 自動化操作: 用于機械手的抓取,效率更高,測試結果更穩定 |
操作方式
Operating Mode

|
|
|
|

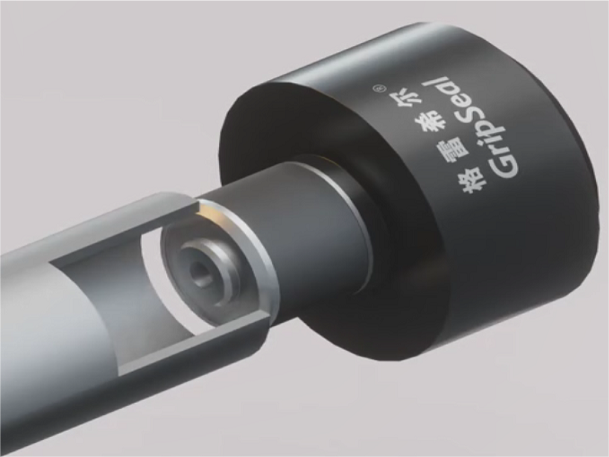

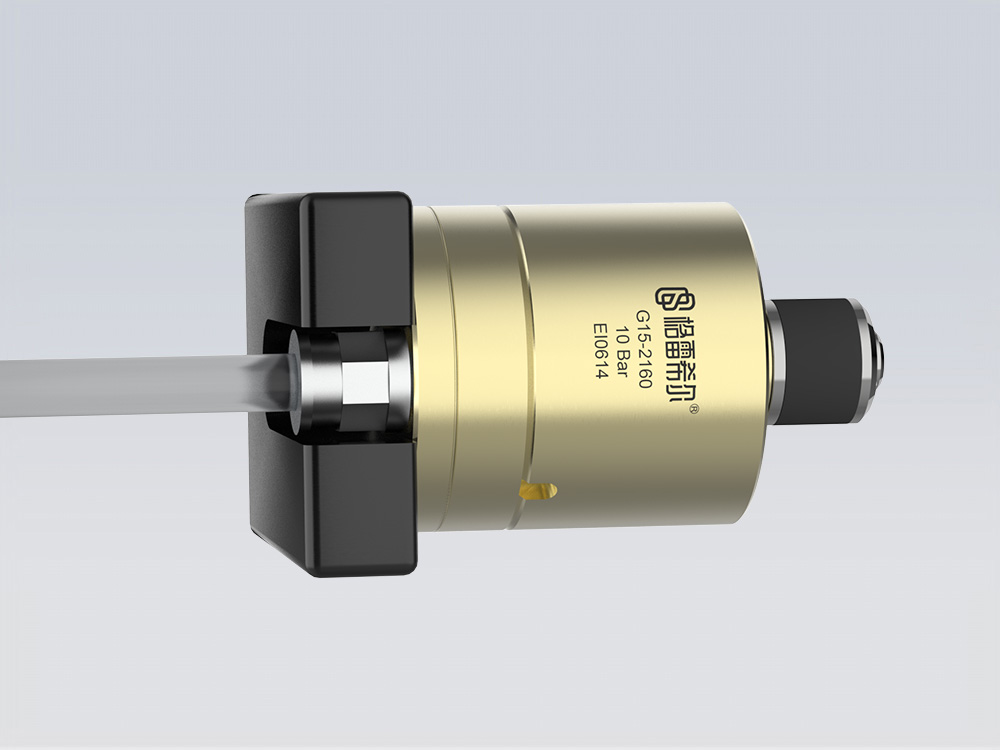

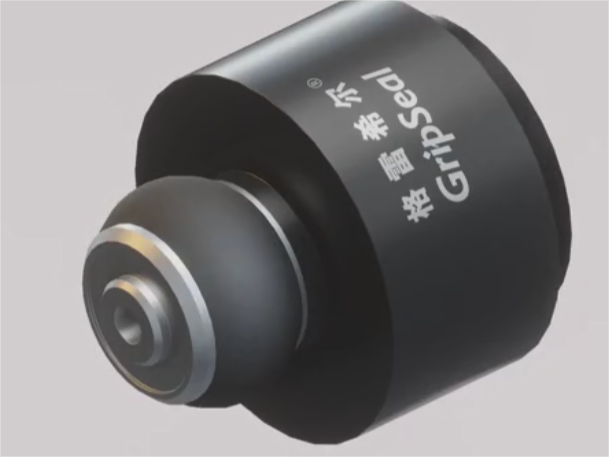

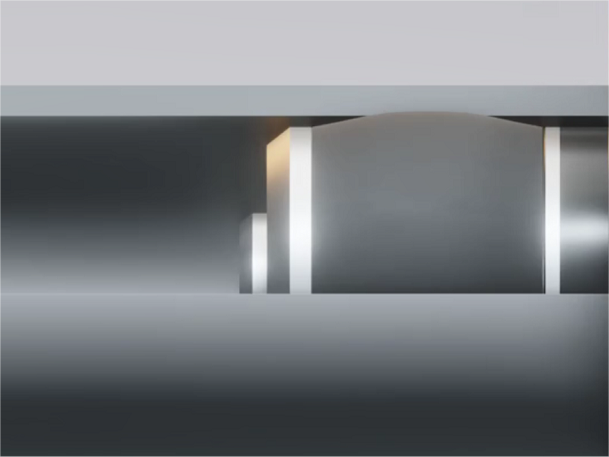

第一步: 將測試管件放置G15系列前端測試口插入 | 第二步: 驅動孔給氣后密封圈受擠壓產生膨脹進而緊貼測試管內壁形成密封 | 第三步: 當密封形成后向測試孔內充入測試介質后開始測試 | 第四步: 待測試完成后排空測試介質,待壓力歸于常壓后密封連接即可斷開 |
Application Cases

![]() | ![]() | ![]() | ![]() |

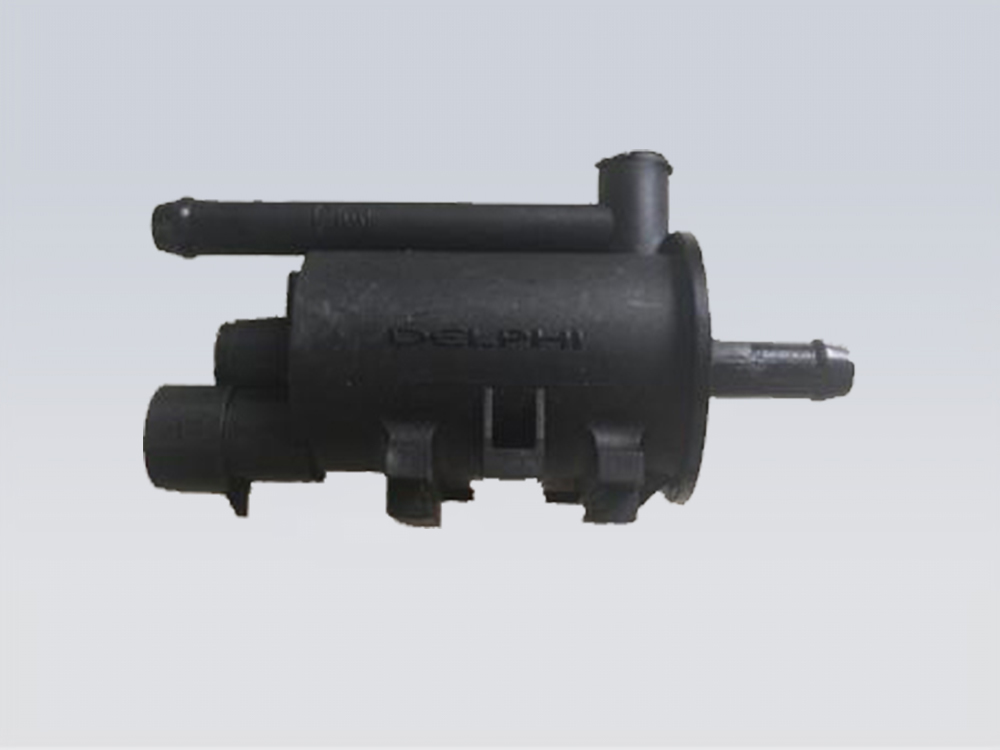

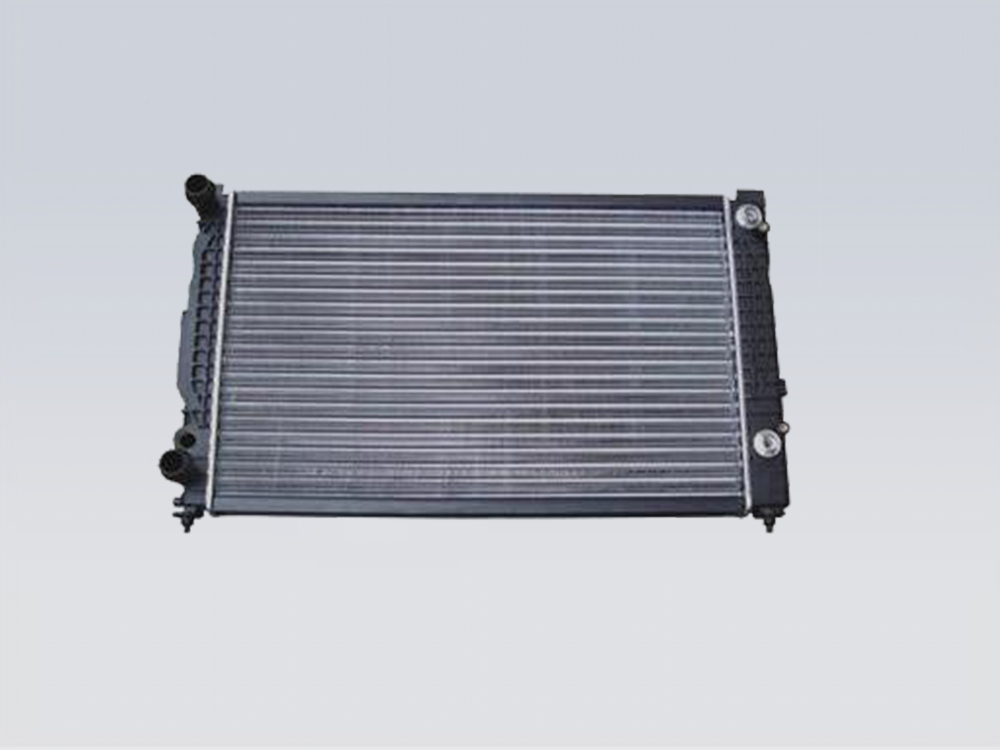

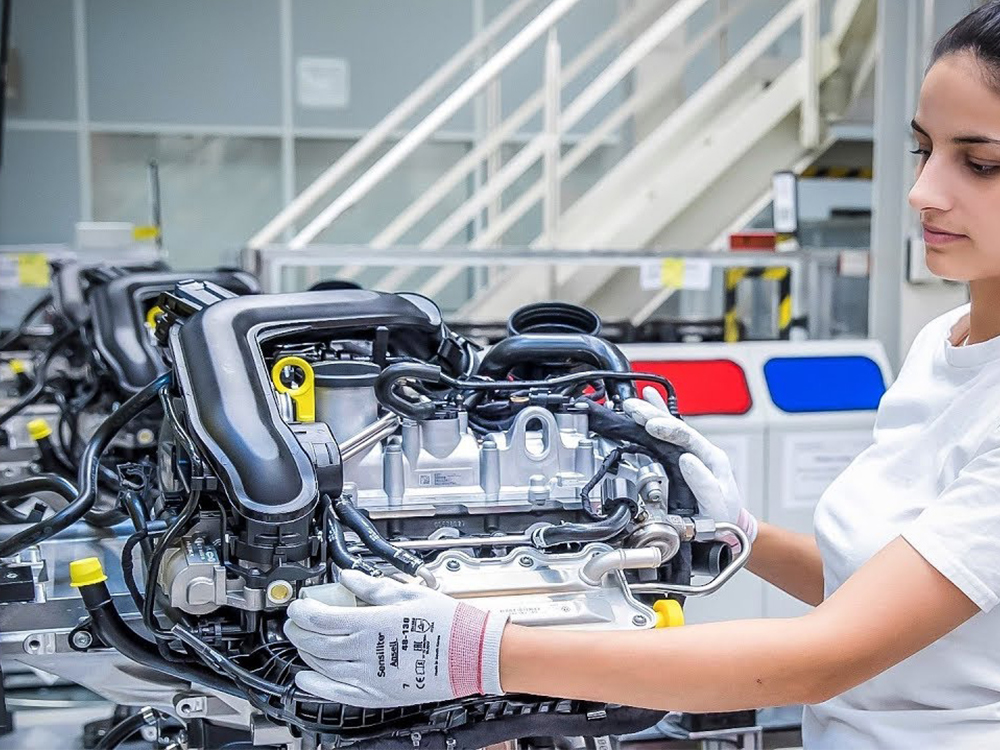

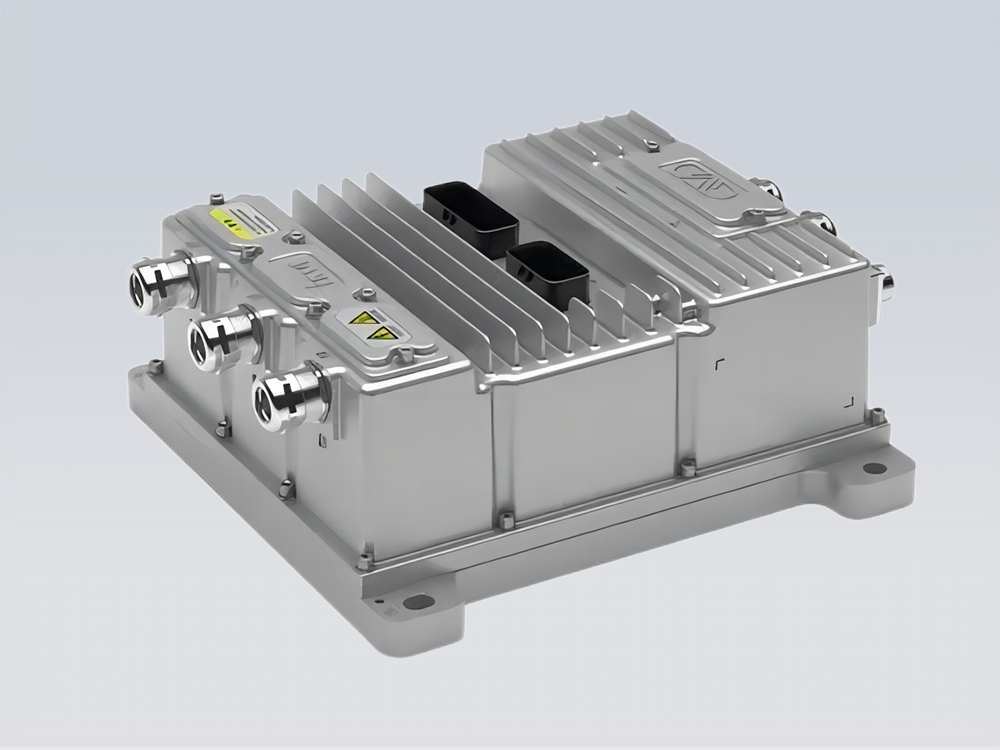

| 碳罐 | 發動機總成裝配測試 | 電機控制器 | 汽車空調散熱器 |
更多規格型號請咨詢格雷希爾GripSeal銷售人員,除了常規的標準品外,還有強大的定制能力來滿足客戶復雜的管口快速密封連接,從手動快速連接到自動化,為客戶測試過程提供穩定、可靠、快速地密封。
