電測試連接器

E10JP系列夾片大電流連接器

密封方式：

密封范圍：參見選型表

產品分類：電測試連接器

產品描述：E10JP系列電測試連接器，用于片狀大電流接口電性能測試，手動連接，簡單易用；可以滿足···

淘寶訂購

E10JP系列電測試連接器，是專為連接片狀大電流接口而設計的，對比一些廠商用原裝汽車連接器來做電測試連接，一般只能承受50-500次的連接，而E10JP系列電測試連接器，專為高插拔壽命而設計，手動連接，非常易用，可以滿足高頻率、長壽命、大電流的測試工況，大大減少托盤連接的故障率，讓生產順暢進行。（?點擊此處進入淘寶鏈接）

密封連接方案

Sealed Connection Scheme

格雷希爾

	* 10萬次高插拔壽命
	* 提供定制化服務
	* 手動連接，簡單易用
	* 適用于片狀電極的電性能測試
	* 性能穩定，保證測試結果的正確性

技術規格選項表

Technical Specification Options Table

GripSeal

規格項目	默認	可選	備注
線纜類型	EV單線纜（非屏蔽）	EVP單線纜（屏蔽）	1500V耐壓
絕緣耐壓測試	否	10KV耐壓線纜	小線徑
高壓互鎖	引出	不引出
線纜方向	直通	90°彎頭	彎頭要指定方向
安裝方式	手動
線纜末端	裸線	銅鼻子	其他類型可定制
		大電流快插	其他類型可定制
		耐壓十字插	針對絕緣耐壓
		耐壓三角插	針對絕緣耐壓
客戶電接口類型	連接片狀電極
傳感器	無	溫度傳感器
傳感器	無	開關針到位傳感器

部分主體展示

Partial main display

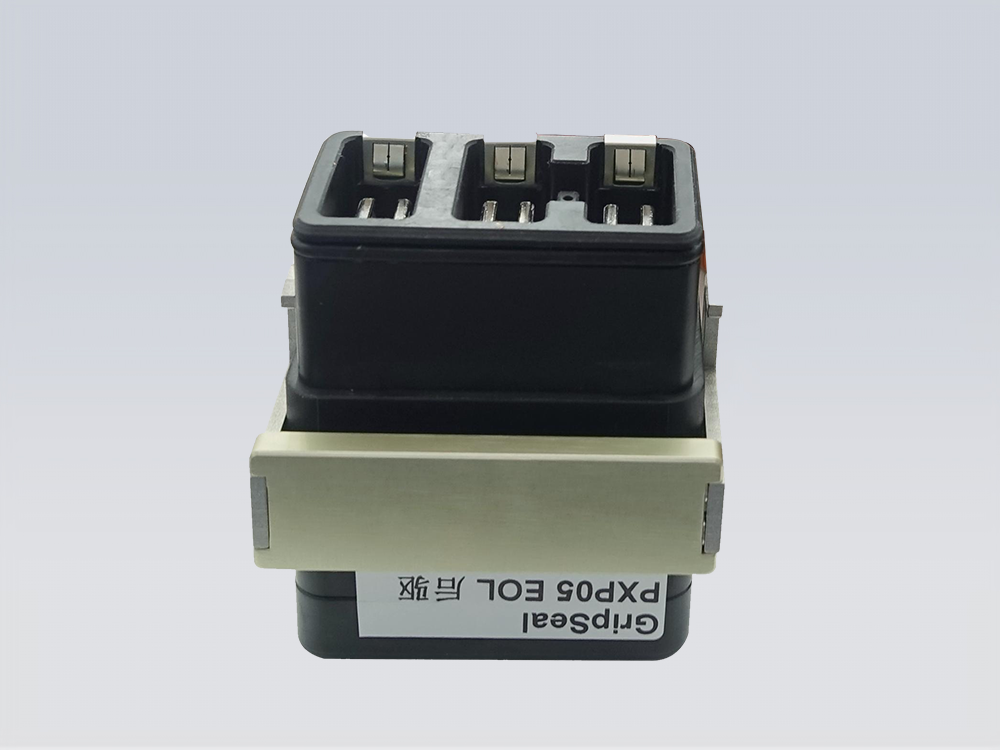

產品型號：E10JP-03P240

產品規格：3芯夾片/240A

線纜方向：側面90度彎頭

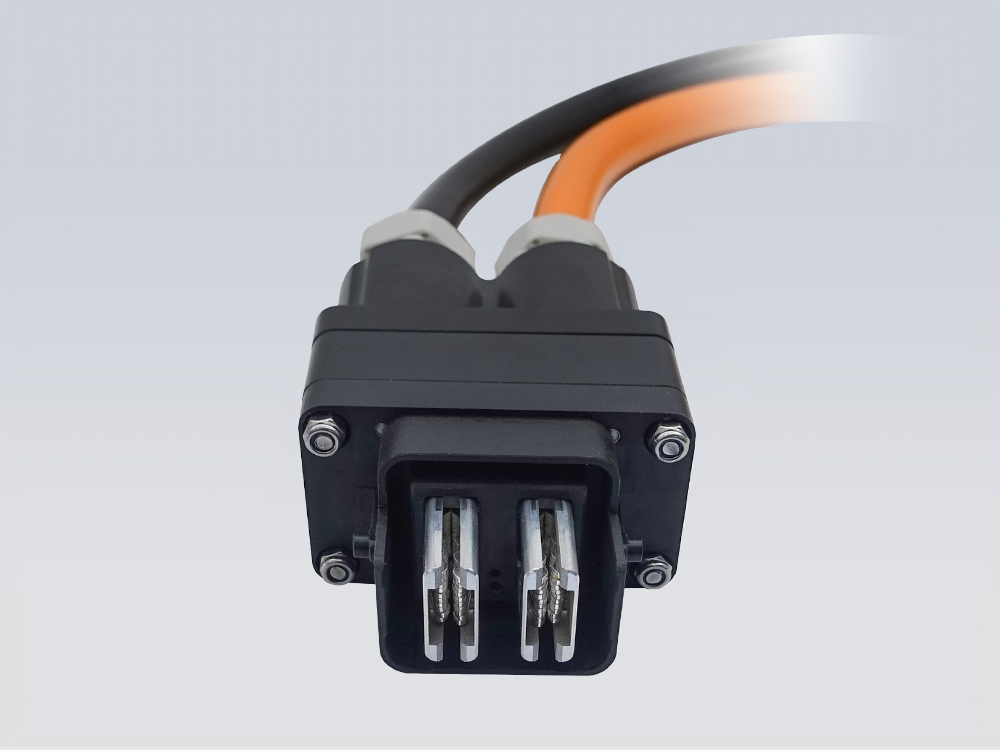

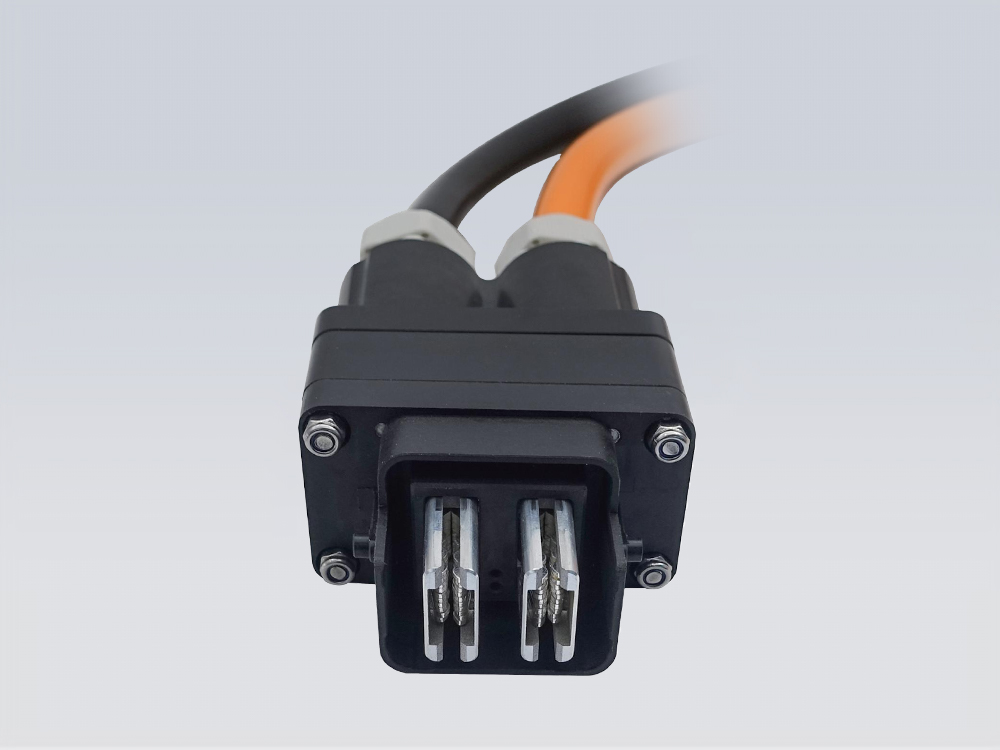

產品型號：E10JP-02P350

產品規格：2芯夾片/350A

線纜方向：接頭尾部直通

規格型號表

Specification and Model Table

氣密性測試

產品型號	規格	觸點類型	額定電流	導線	編碼說明
E10JP-02P040-L100	2芯夾片/40A/1米	夾片針	40	1米X2	E10JP-XXPDDD-LYYY E10D：產品系列 XX：插針數量 DDD：額定頂流 yyy：線纜長度
E10JP-04P040-L100	4芯夾片/40A/1米	夾片針	40	1米X4
E10JP-02P080-L100	2芯夾片/80A/1米	夾片針	80	1米X2
E10JP-04P080-L100	4芯夾片/80A/1米	夾片針	80	1米X4
E10JP-02P240-L100	2芯夾片/240A/1米	夾片	240	1米X2
E10JP-03P240-L100	2芯夾片/240A/1米	夾片	240	1米X3
E10JP-02P350-L100	2芯夾片/350A/1米	夾片	350	1米X2
E10JP-03P350-L100	3芯夾片/350A/1米	夾片	350	1米X3
E10JP-02P040	2芯夾片/40A	夾片針	40	不含
E10JP-04P040	4芯夾片/40A	夾片針	40	不含
E10JP-02P080	2芯夾片/80A	夾片針	80	不含
E10JP-04P080	4芯夾片/80A	夾片針	80	不含
10JP-02P240	2芯夾片/240A	夾片	240	不含
E10JP-03P240	3芯夾片/240A	夾片	240	不含
E10JP-02P350	2芯夾片/350A	夾片	350	不含
E10JP-03P350	3芯夾片/350A	夾片	350	不含

E10JP系列電測試連接器，采用高強度銅片狀電極設計，并作鍍層處理，增加電極的耐磨特性，滿足長壽命需求。在40-80A的中等電流夾片會采用E10JP夾片探針機構，針對150-400A的較大電流，采用格雷希爾GripSeal不銹鋼快速接頭廠家研發的自適應夾片設計機構，具有高得多的測試壽命。

【相關產品】：E10T系列，E10D系列，E10DZ系列，E10U系列

【本文標簽】：格雷希爾，GripSeal，電測試連接器，不銹鋼快速接頭廠家

【責任編輯】：億控科技（湖北）于2024年8月6日
