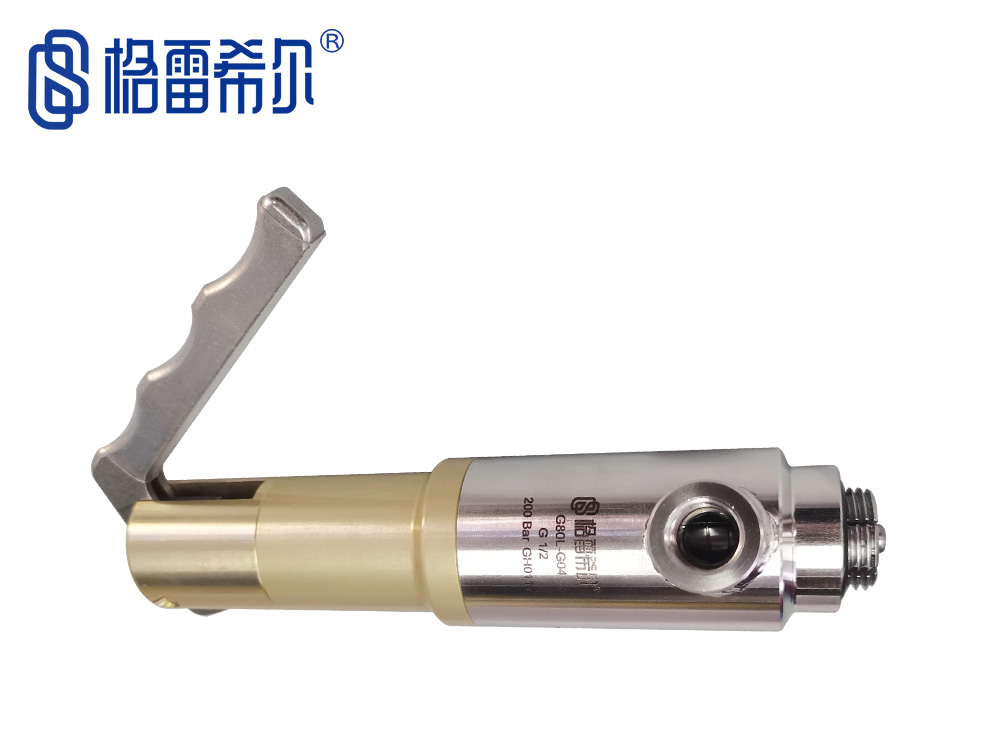

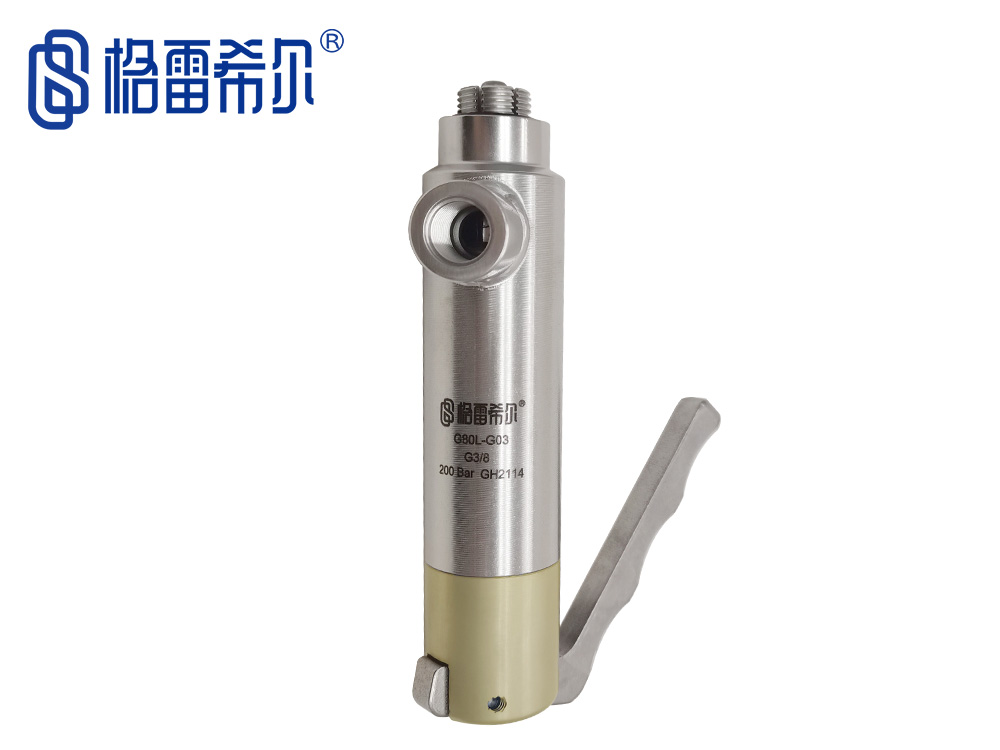

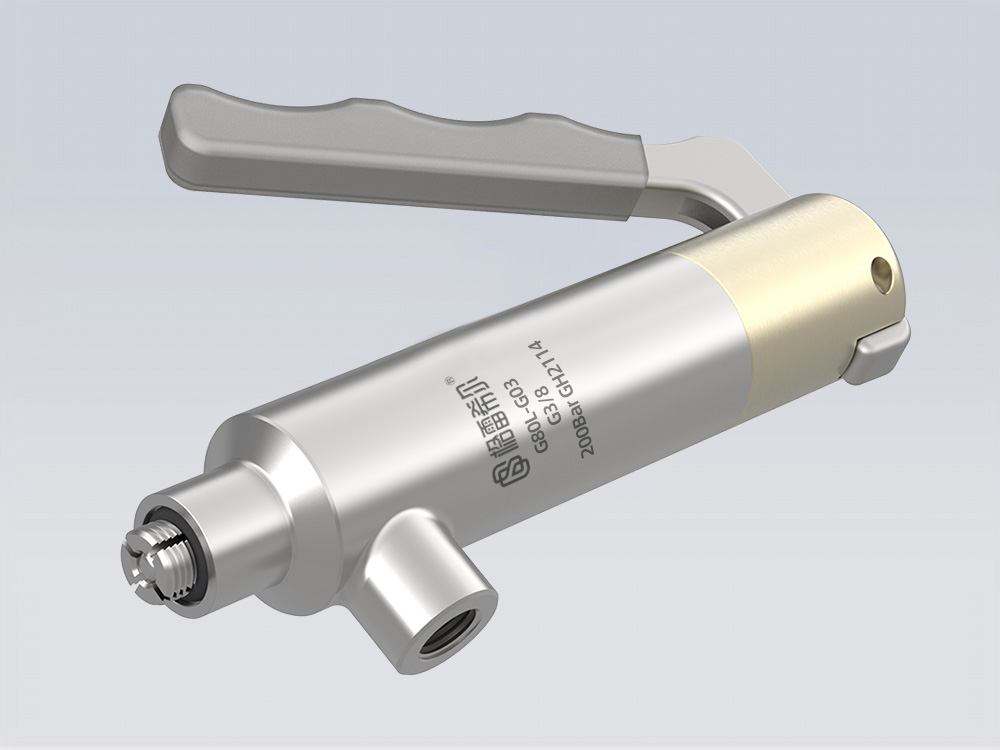

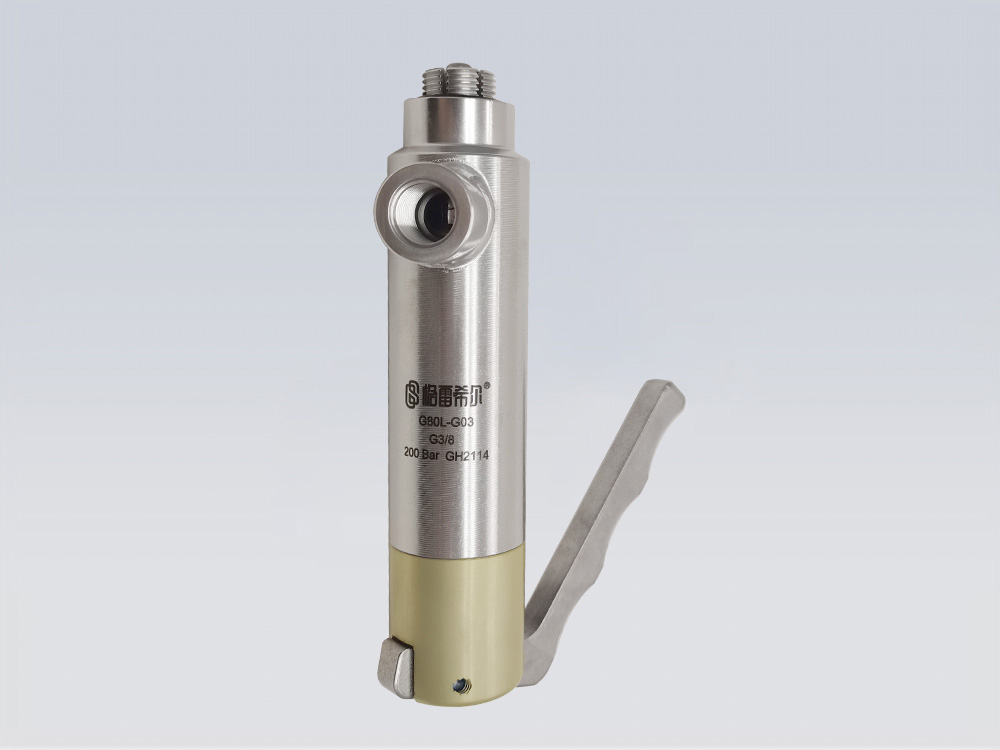

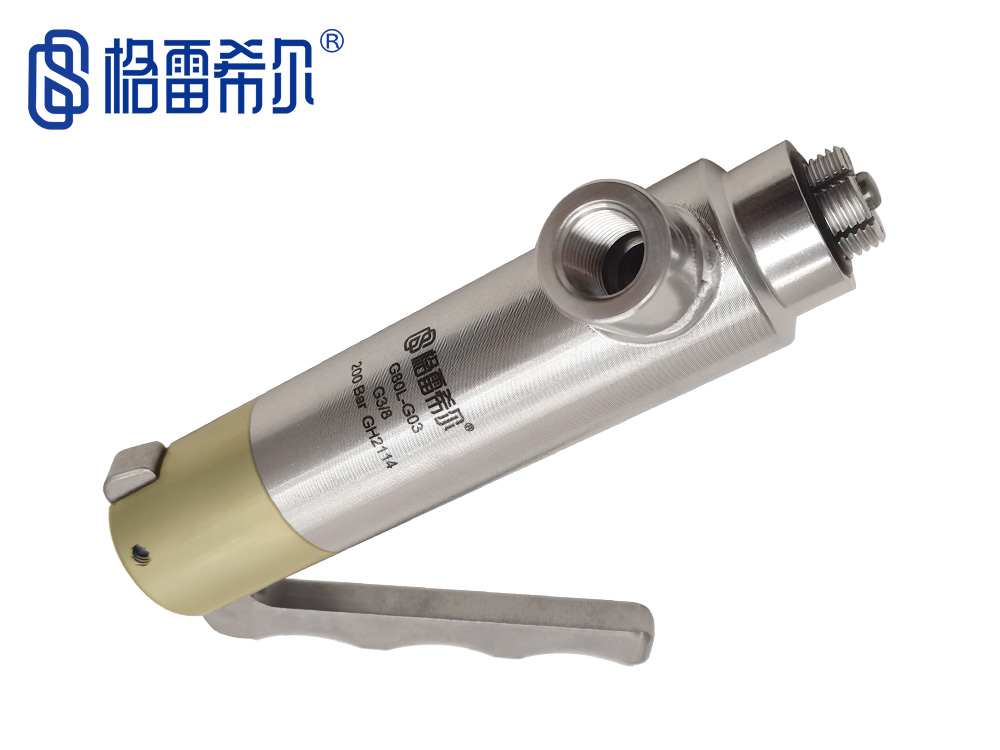

G80L-G系列是一款針對G螺紋管件密封連接的高壓力測試接頭，其密封尺寸為G1/8"、G1/4"、G3/8"、G1/2"、G3/4"、G1"，最大承壓可達200Bar，主體由SS316不銹鋼材質制作， 其驅動方式有手柄驅動，氣壓驅動和按鈕驅動，可相互替換，減少改造成本，并提供定制化服務。

密封連接方案

SEALING CONNECTION SCHEME

	&  內螺紋高壓密封連接
	&  改善工作效率，降低生產成本

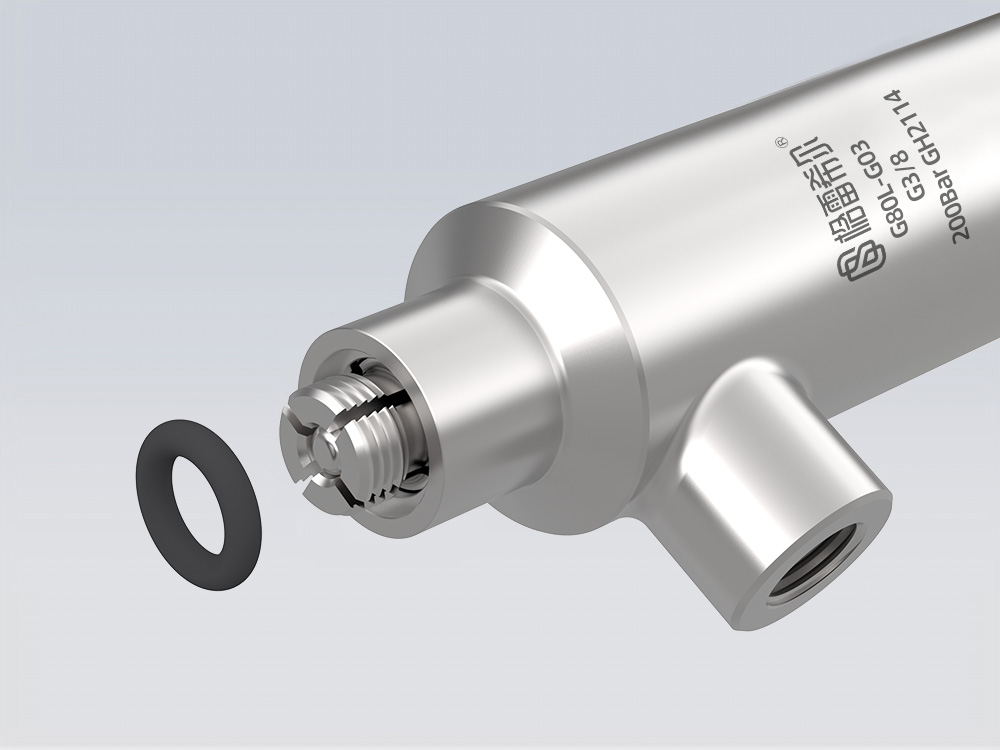

	&  O形密封圈更換簡單，使用壽命長

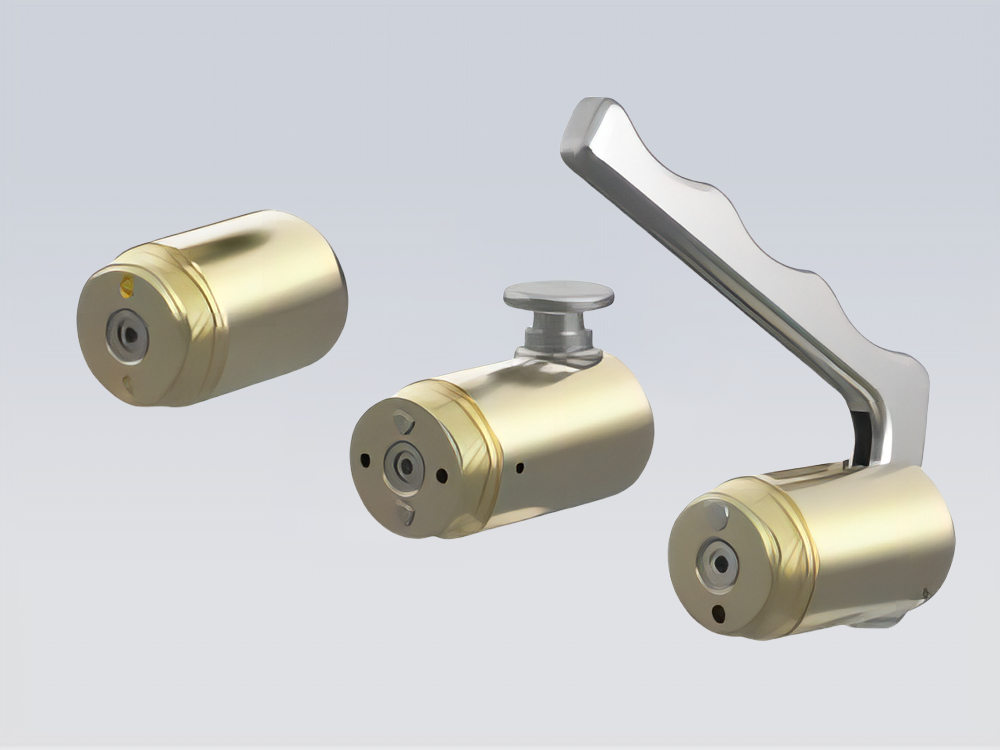

	&  多種驅動方式，滿足不同應用場景的要求
	&  主體316不銹鋼結構，力學性能優秀，堅固耐磨
	&  內部結構維護模塊化，一體更換，維修簡單

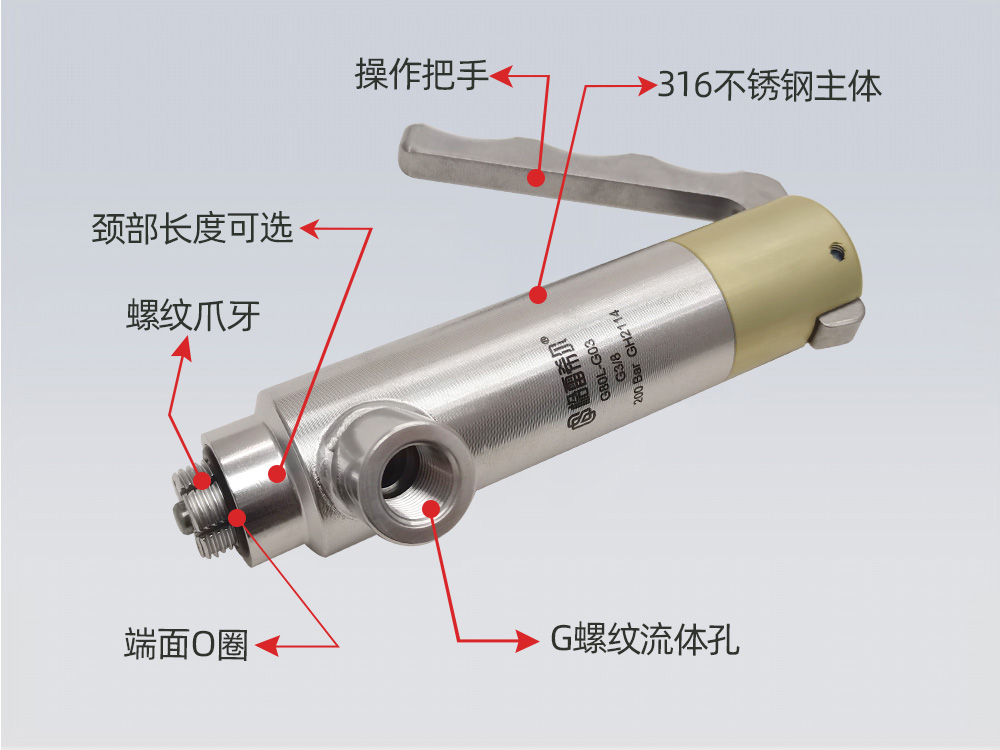

產品特點

PRODUCT FEATURES

產品參數

PRODUCT PARAMETERS

& 操作壓力：從真空到200Bar
& 密封范圍：參見選型表
& 流量接口：G1/4、G1/8、G3/8
& 主體材料：SS316 不銹鋼
& 主密封圈：丁腈橡膠
& 內密封圈：丁腈橡膠
& 插入尺寸：7mm-12mm
& 操作溫度：-20℃至120℃

操作方法

OPERATION METHOD

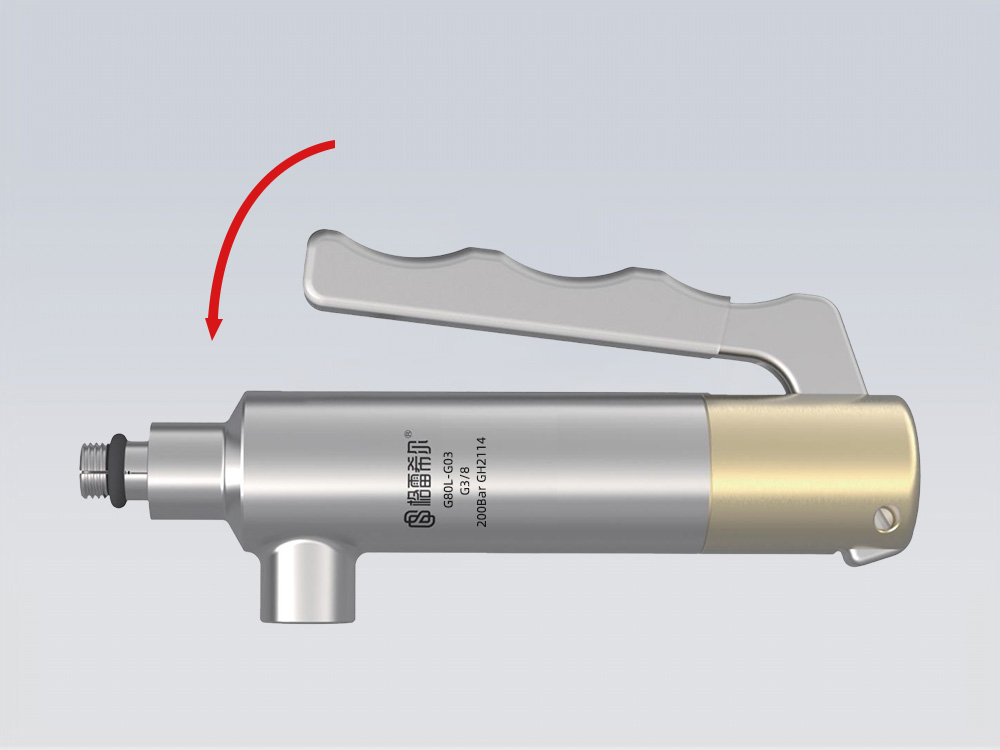

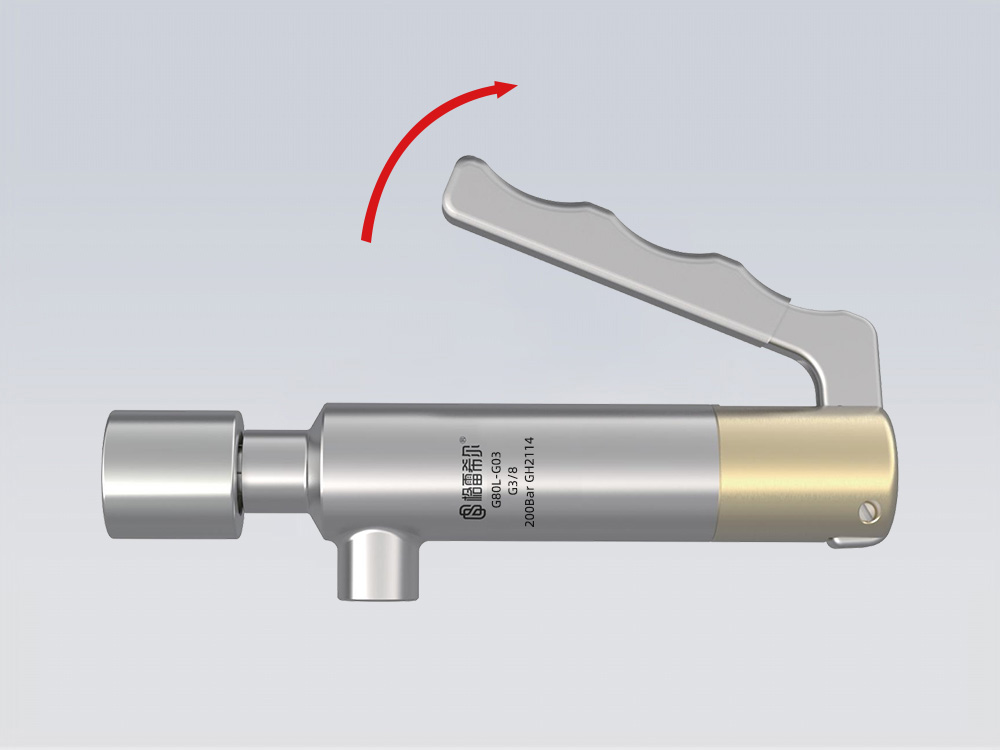

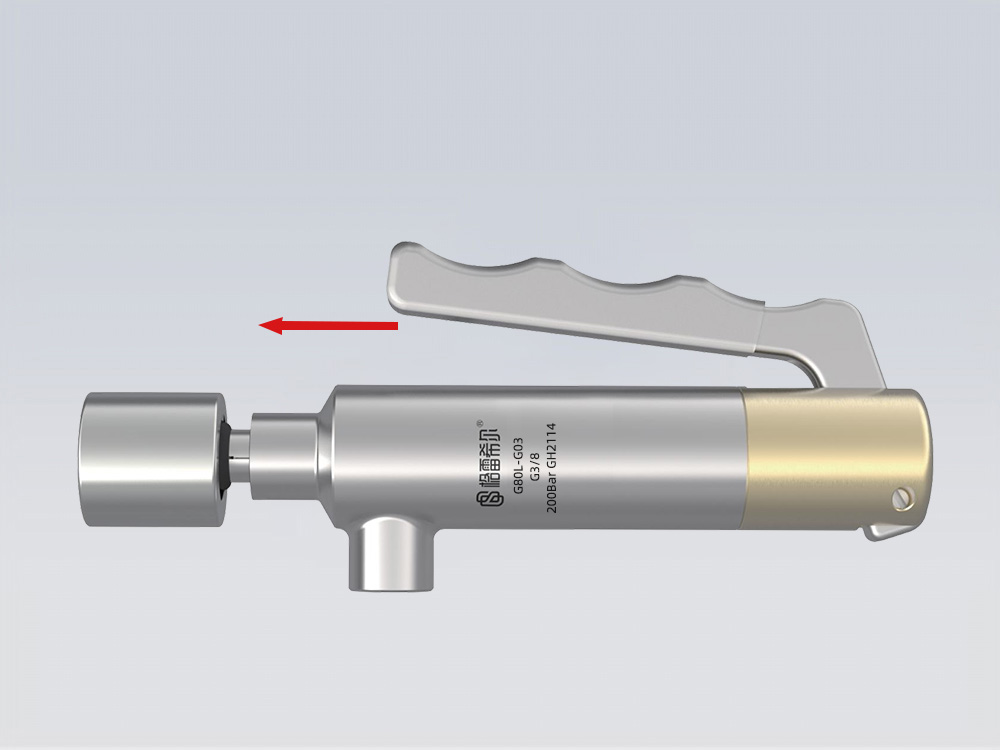

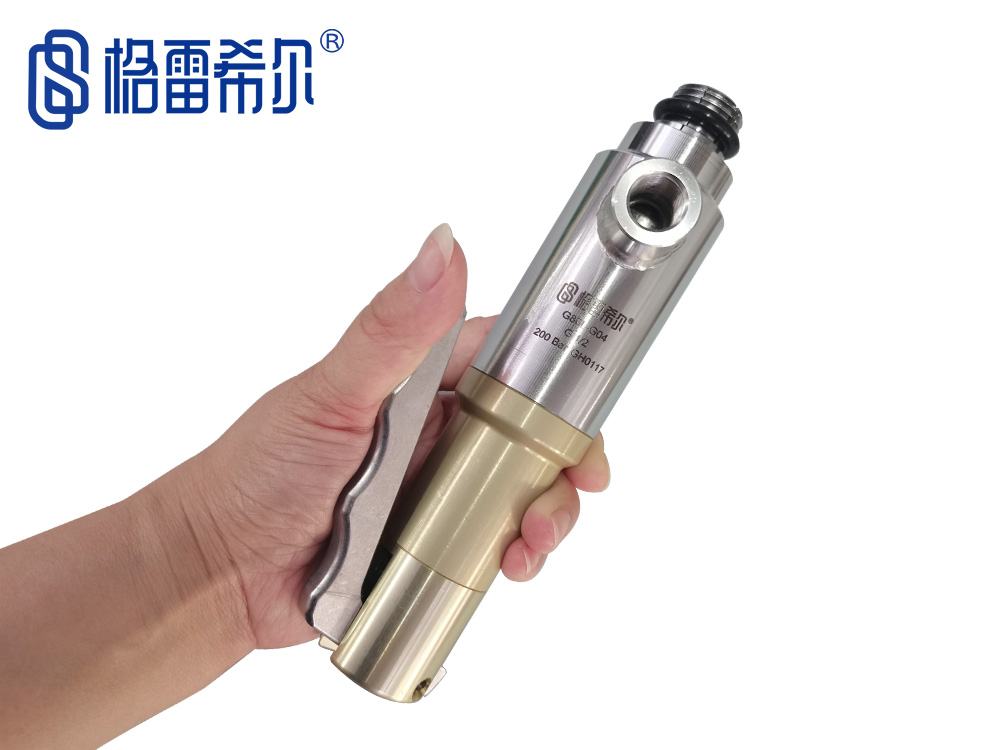

第一步：握緊手柄，爪牙伸出并處于收縮狀態	第二步：向測試件接口方向插入爪牙，直到爪牙完全插入接口內部。	第三步：松開手柄，金屬爪牙擴張完成抓緊及密封動作

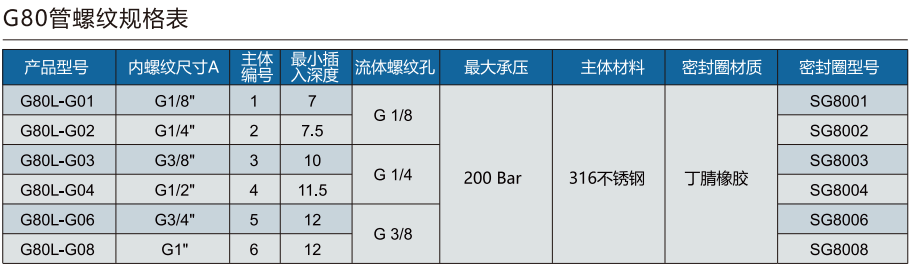

規格型號表

 SPECIFCATION AND MODEL TABLE

格雷希爾GripSeal密封測試接頭的所有G螺紋管件的接口，需要提供相關的圖紙和樣品才能最終確認所需的規格型號，如果密封尺寸比選型表中所示的尺寸要大，請與我們聯系，我們可以提供非標定制服務，為您解決密封連接難題。
