密封方式：端面密封
密封范圍：參見選型表
產品分類：氣瓶充裝快速連接器

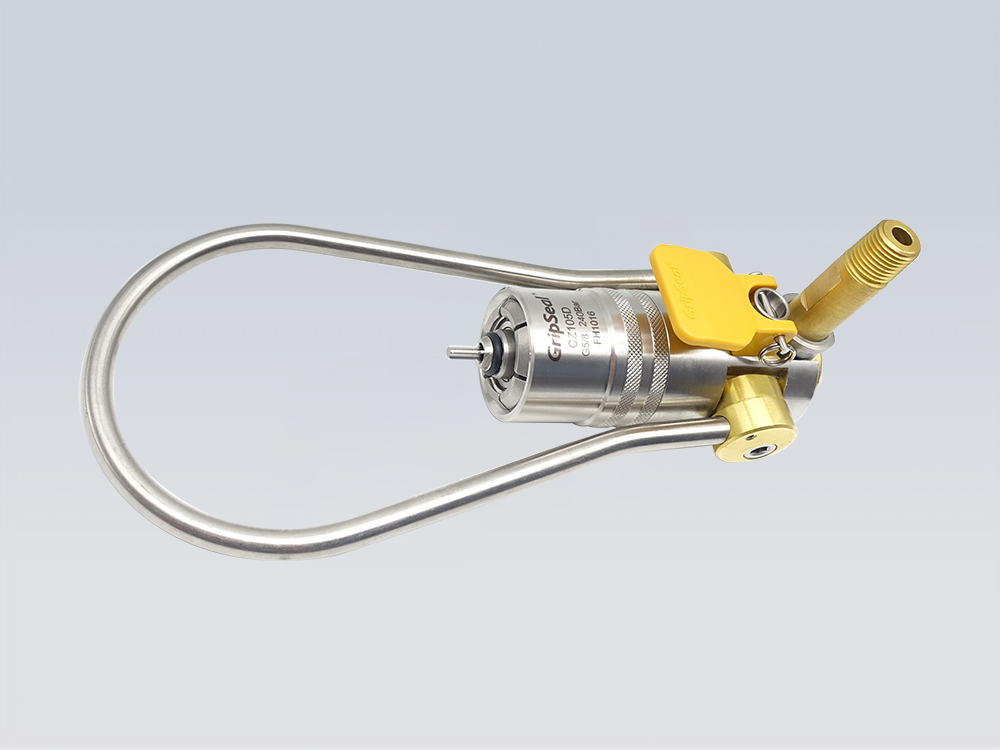

產品描述：提環式氣瓶充裝快速連接器，是格雷希爾設計并隆重推出的一款用于壓縮氣瓶充注的連接器···
格雷希爾提環式氣瓶充裝密封測試接頭，主要用于壓縮氣瓶的充注，廣泛用于工業氣站的氦氣，氮?dú)獾榷栊詺怏w 或醫用氧氣等氣體的充注。產品連接簡單，充氣時防脫銷會彈出鎖死連接，防止意外碰撞導致的 接頭斷開，保證充氣的可靠與便捷。
密封連接方案
Sealed Connection Scheme
|
|

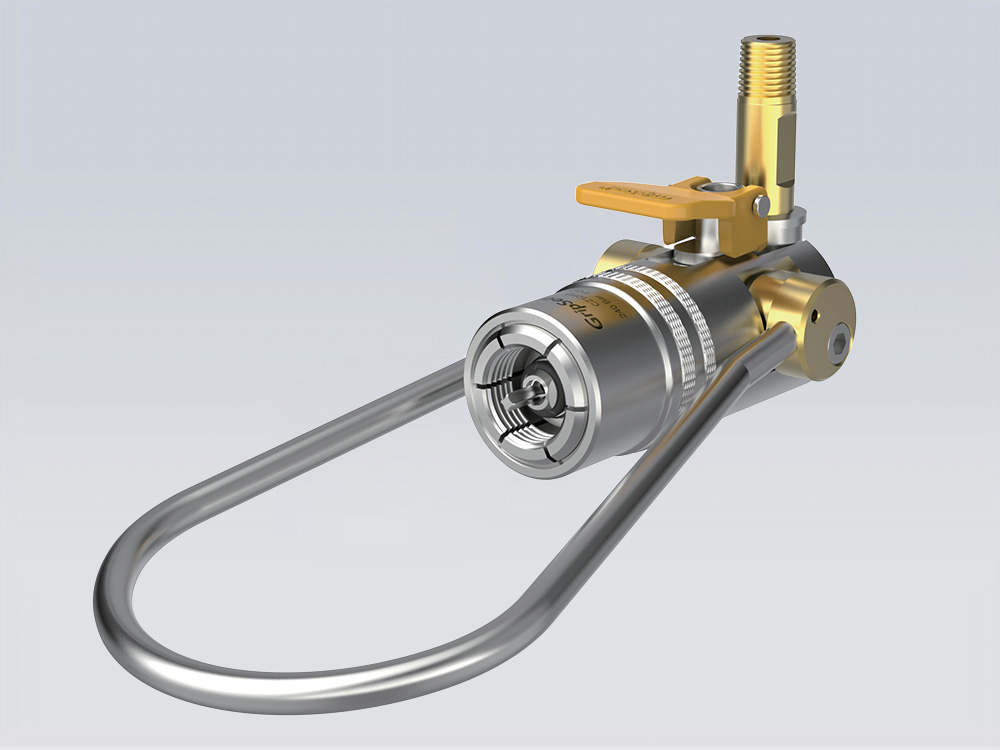

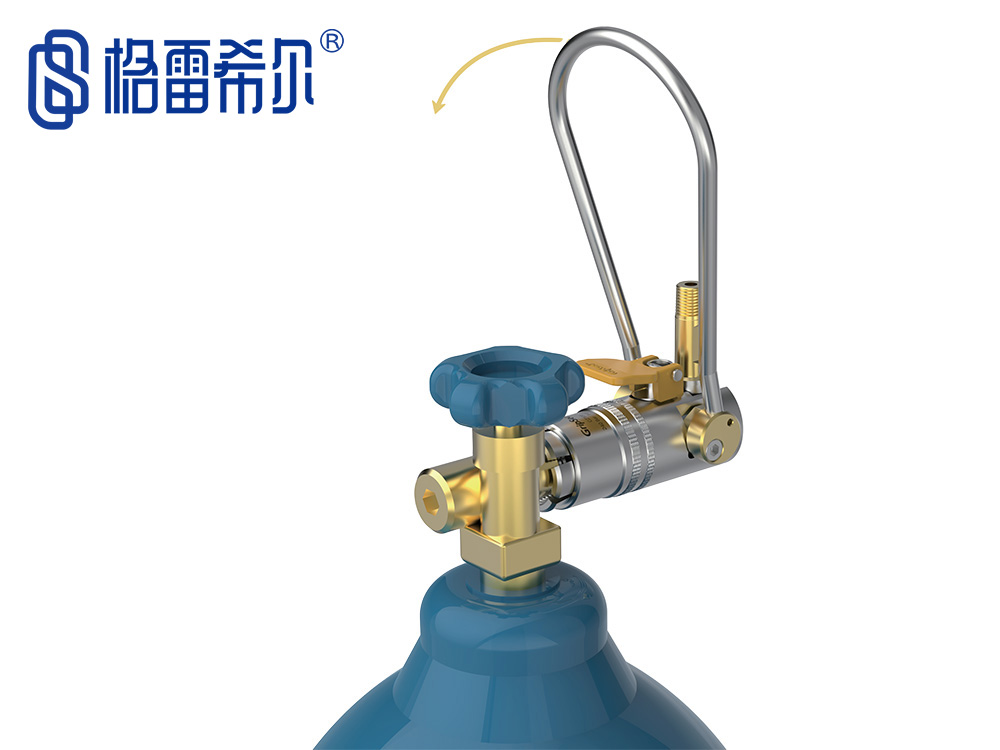

提環把手，套住閥口，更安全 |
| 安全鎖扣鎖緊，雙重防護 | |
| 操作簡單，能夠快速連接或斷開與氣瓶之間的聯系 | |
| 標準G5/8連接螺紋，通用性強 | |

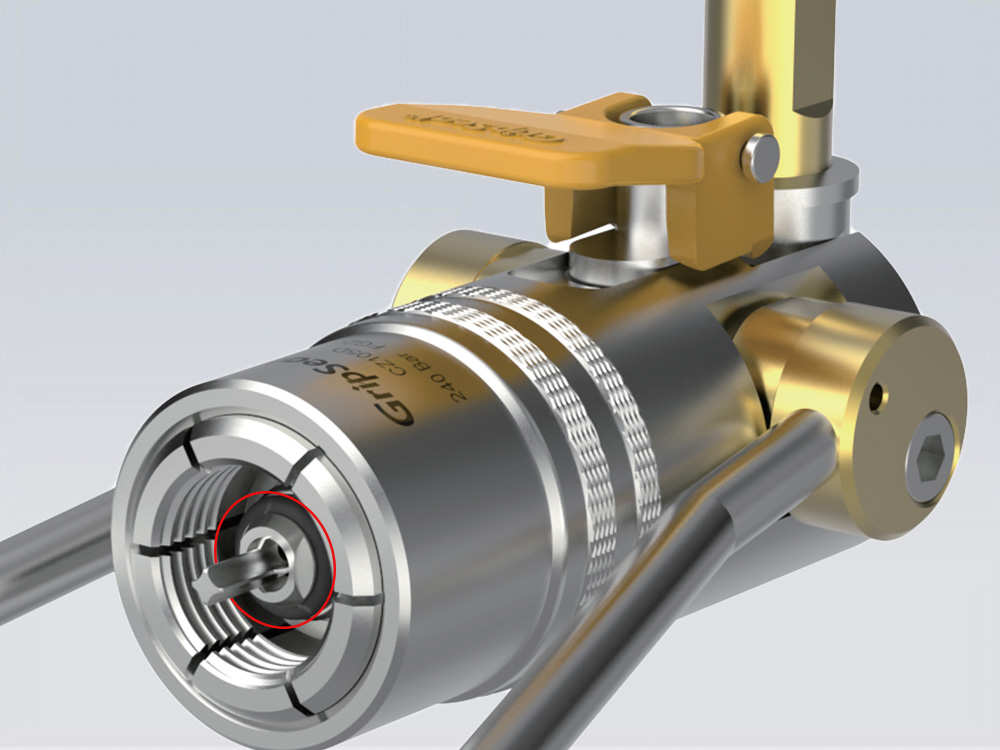

| 可拆卸頂針設計，可用于帶閥氣瓶 | |
| 內部組合密封圈能能夠有效的防止氣體泄漏 | |
|
不銹鋼主體堅固耐磨，有效延長使用壽命 |

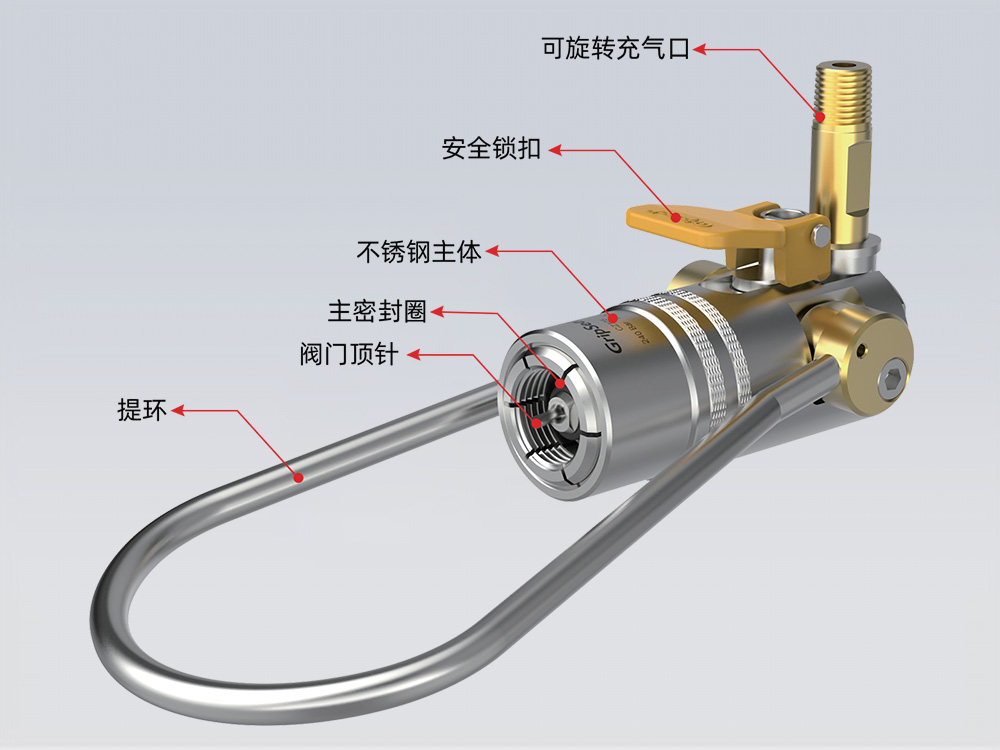

產品特點
Product Features
|
|
|
|
|
|

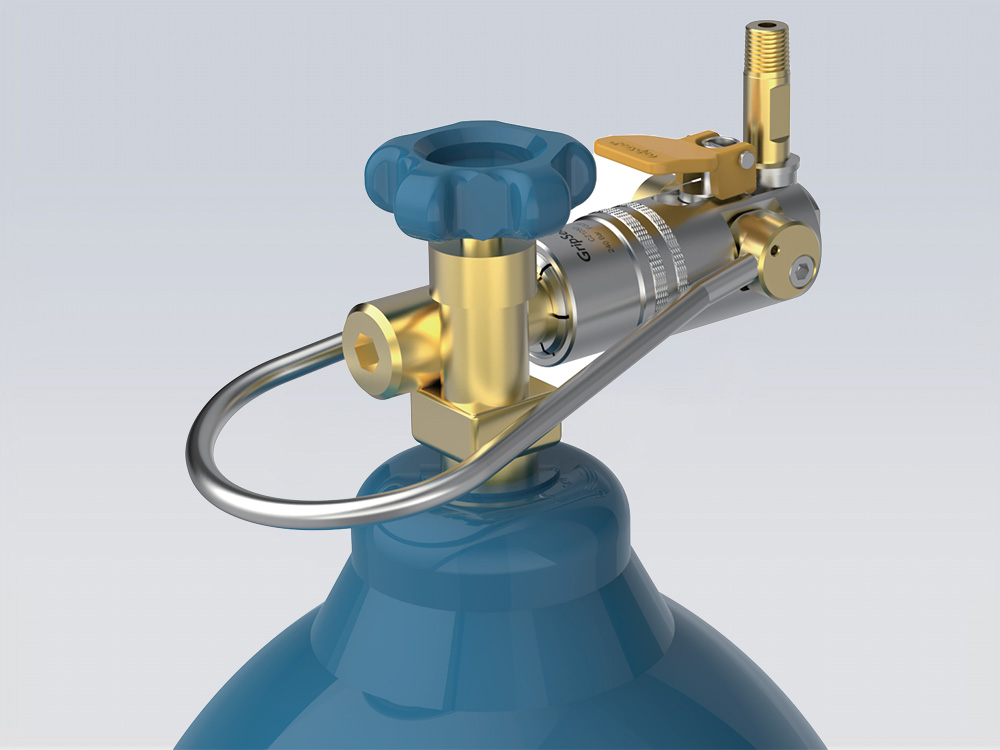

| 提環把手套住閥口，充氣更安全 |

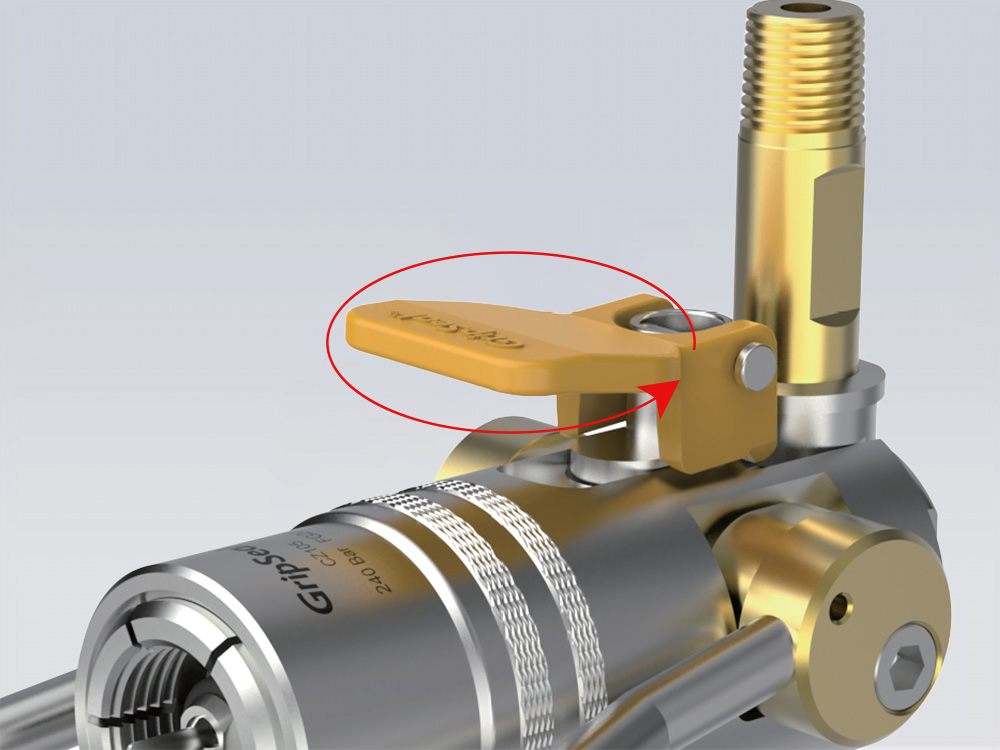

釋放提環安全鎖扣自動落鎖；按壓鎖扣即可解鎖 |

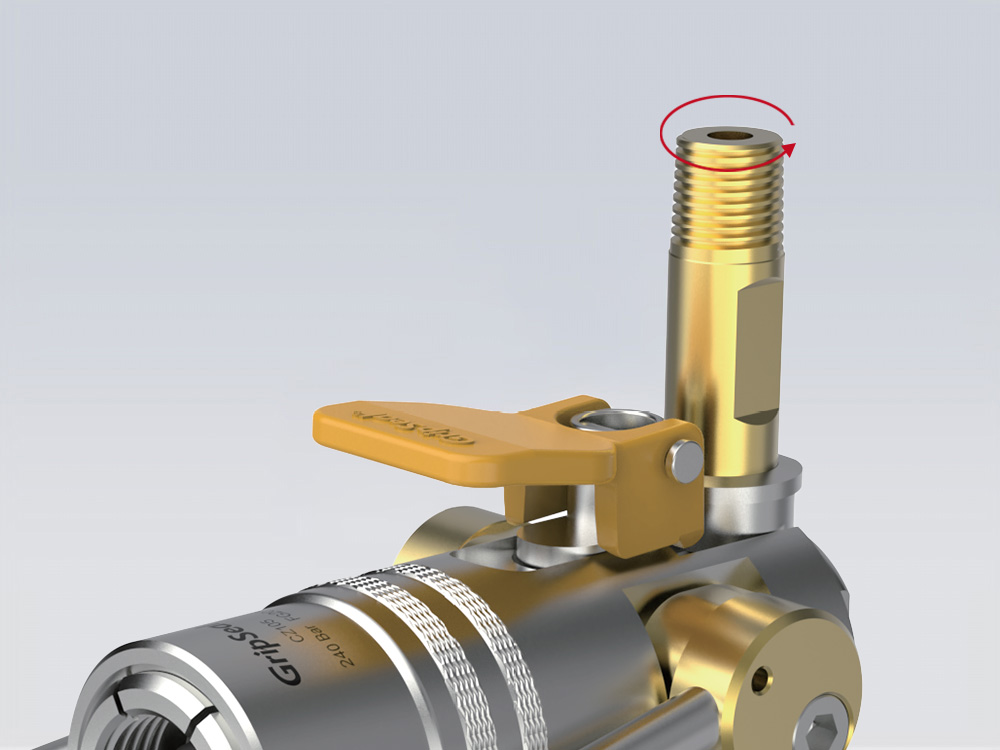

不銹鋼主體確保其耐用性和可靠性 | 充氣口可任意旋轉以配合氣瓶充氣口的角度 | O型密封圈材質可選，更換簡單，易于維護 |

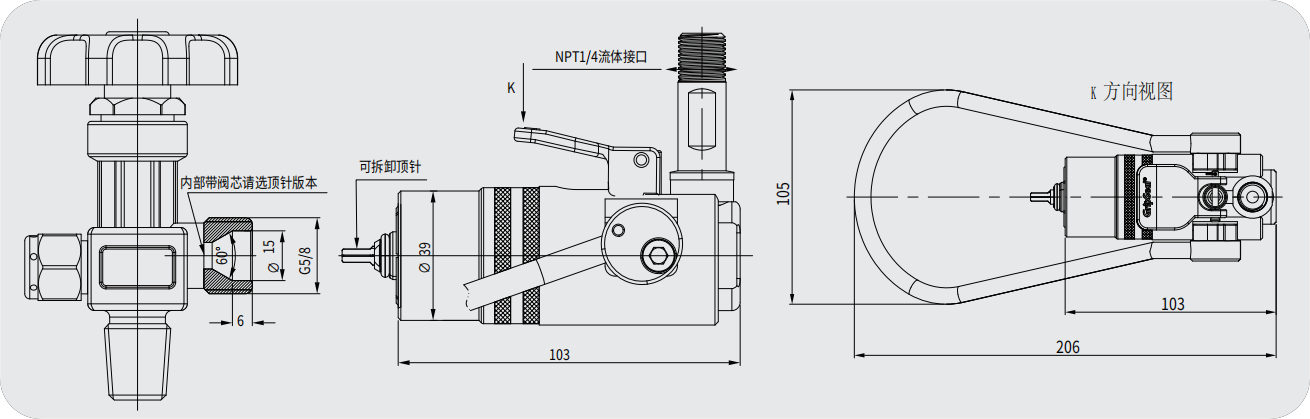

規格與參數
Specifications and Parameters
| 操作壓力：從真空到 240 Bar |
|
| 密封范圍：參見選型表 | |
| 流量接口：NPT1/4等流量接口：NPT1/4等 | |
| 主體材料：不銹鋼、黃銅等 | |
| 主密封圈：氟橡膠等 | |
| 內密封圈：組合密封圈 | |
| 操作溫度：-20℃至120℃ | |
| 適用氣體：壓縮空氣、氮?dú)狻⒀鯕獾葻o(wú)腐蝕性、非高純氣體 |

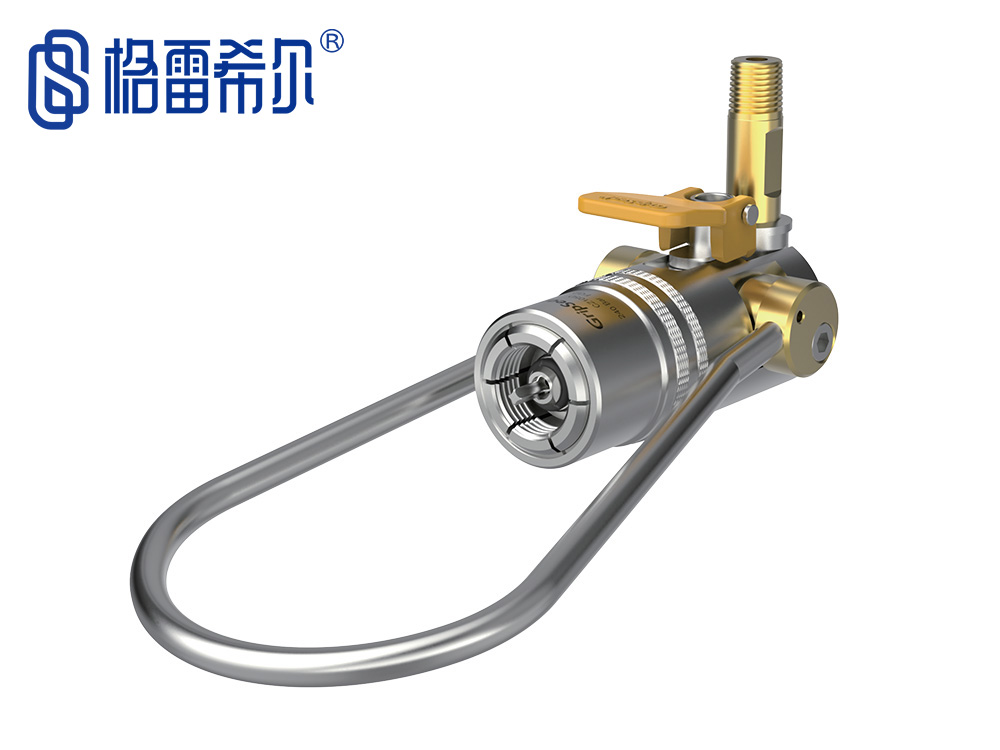

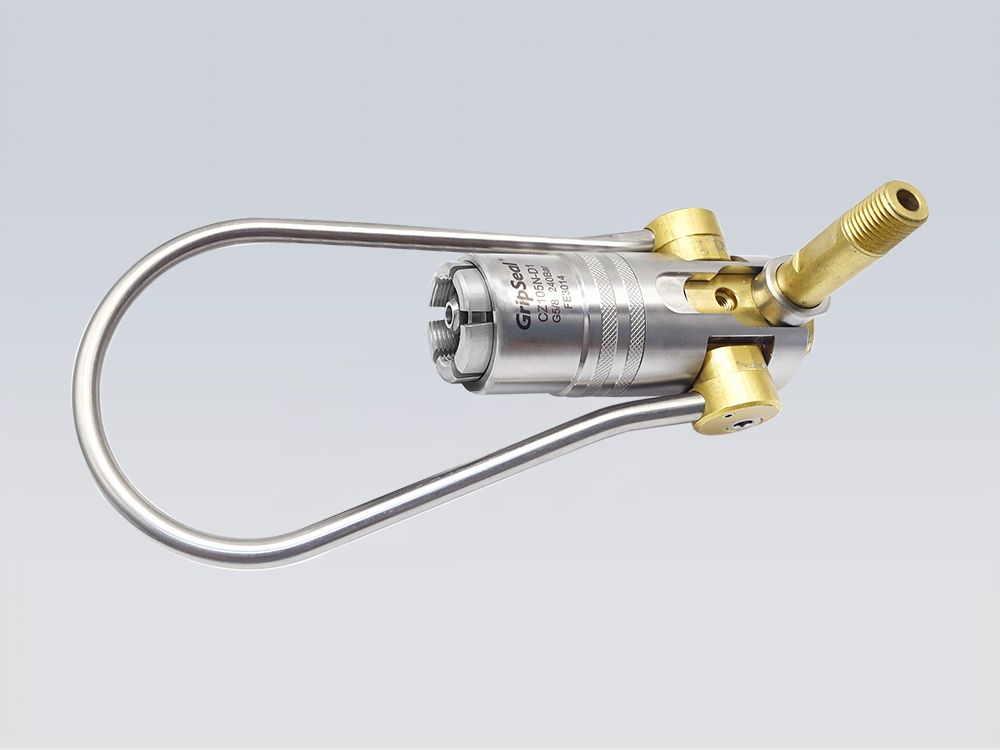

部分主體展示
Partial main display
|
|
|
產品型號：CZ105D
帶頂芯 有安全鎖扣 |
產品型號：CZ105S
不帶頂芯 沒有安全鎖扣 |
操作方式
Operating Mode
|
|
|
|

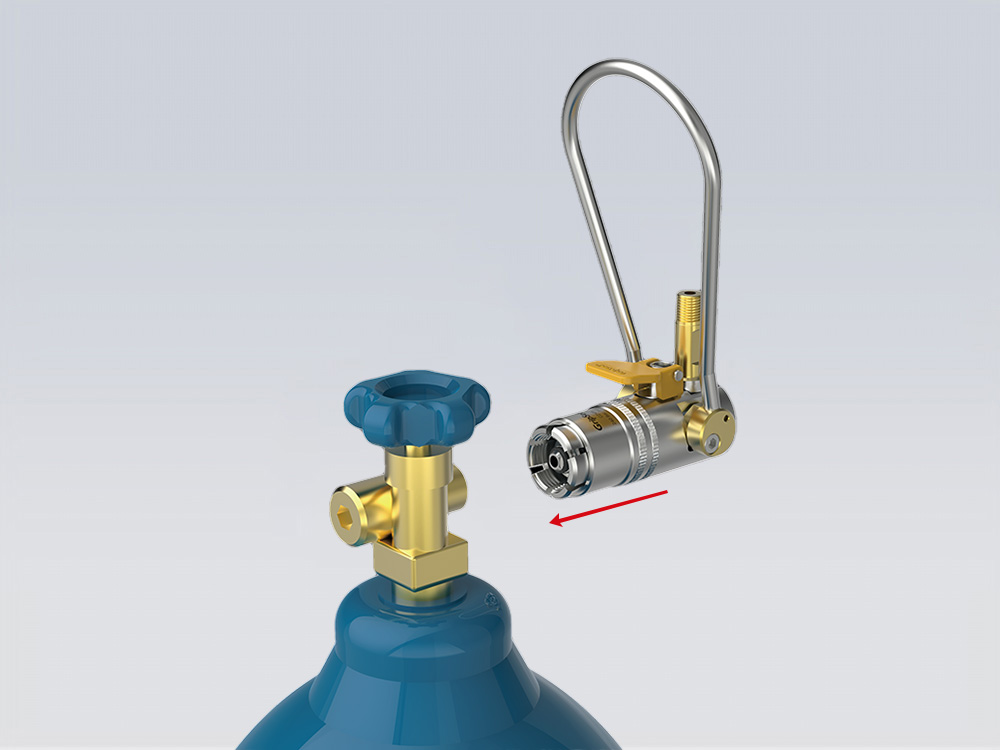

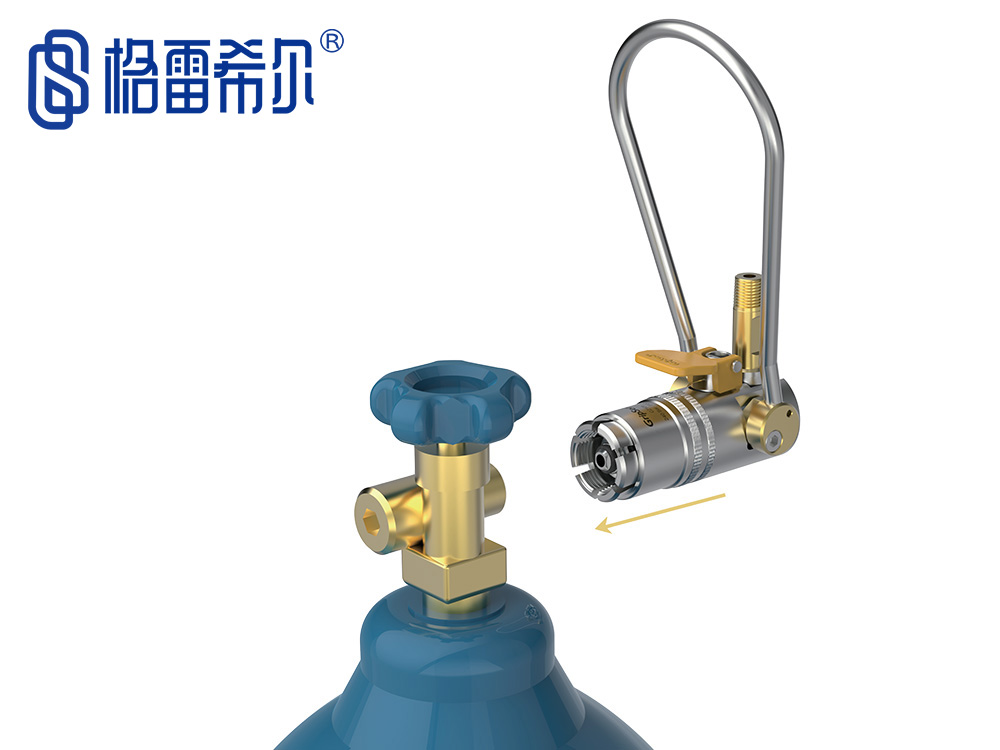

步驟1：拉起提環，并對準閥口 |

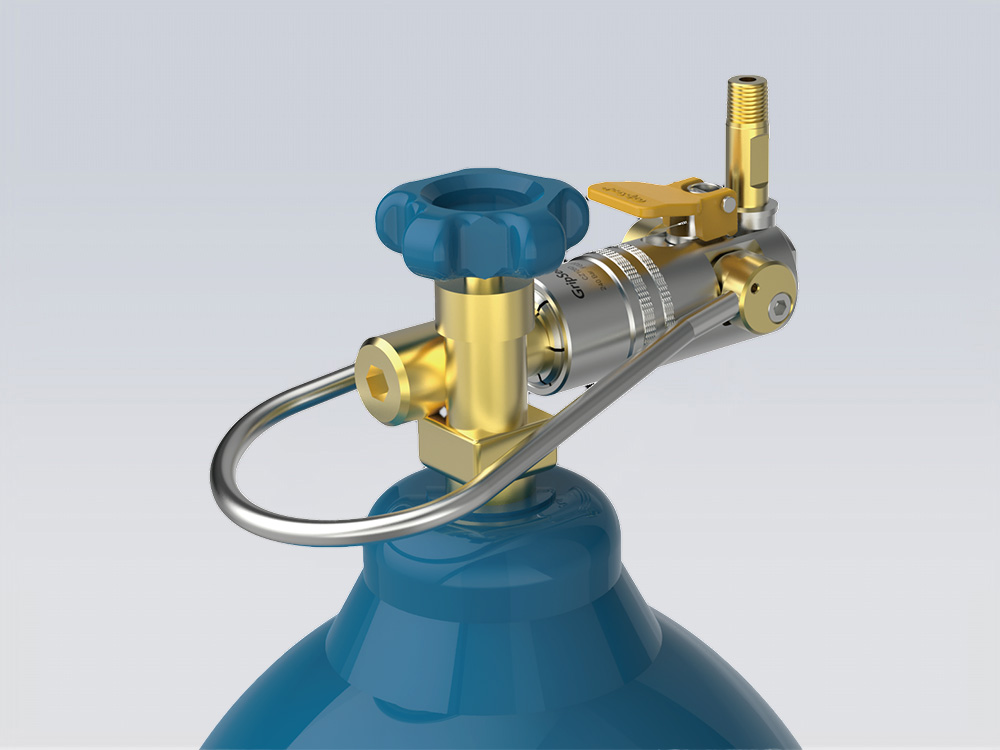

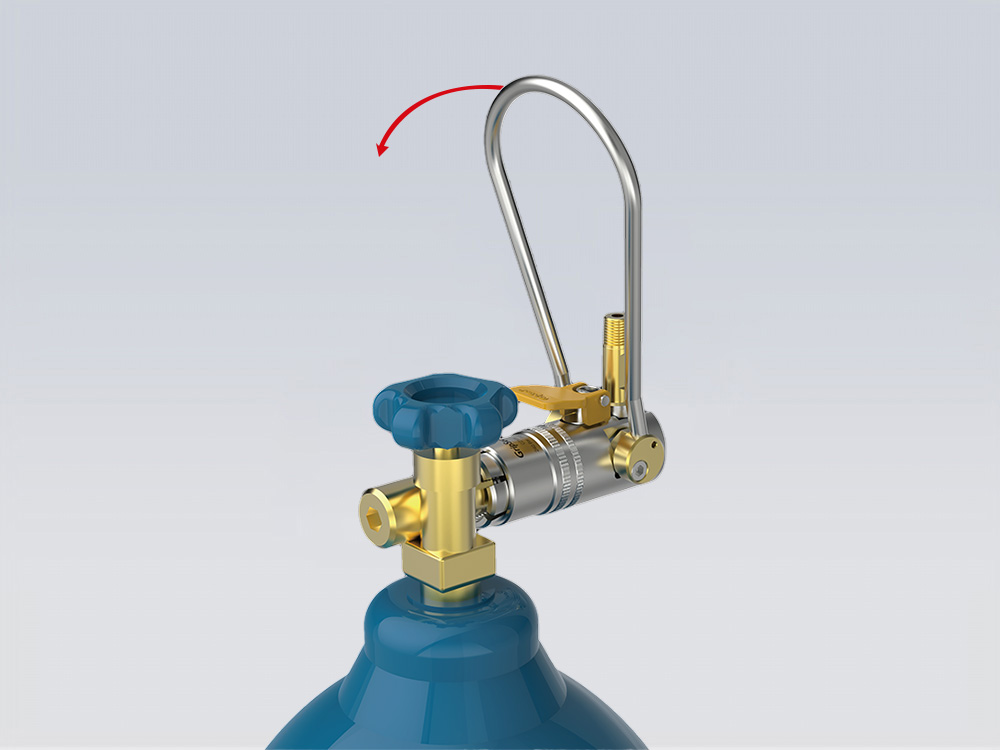

步驟2：接入閥口 | 步驟3：放開提環，鎖緊閥口 |

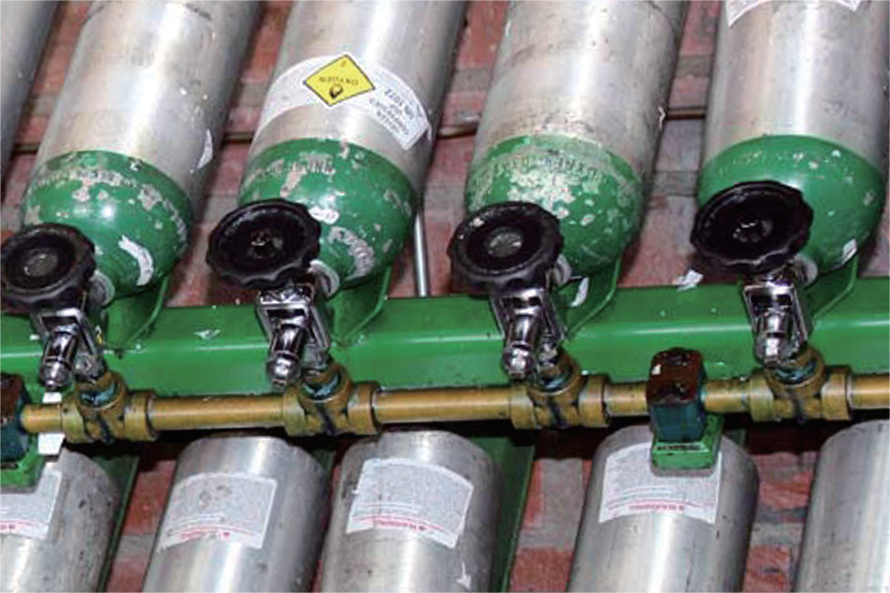

應用案例
Application Cases
|
|
|
|

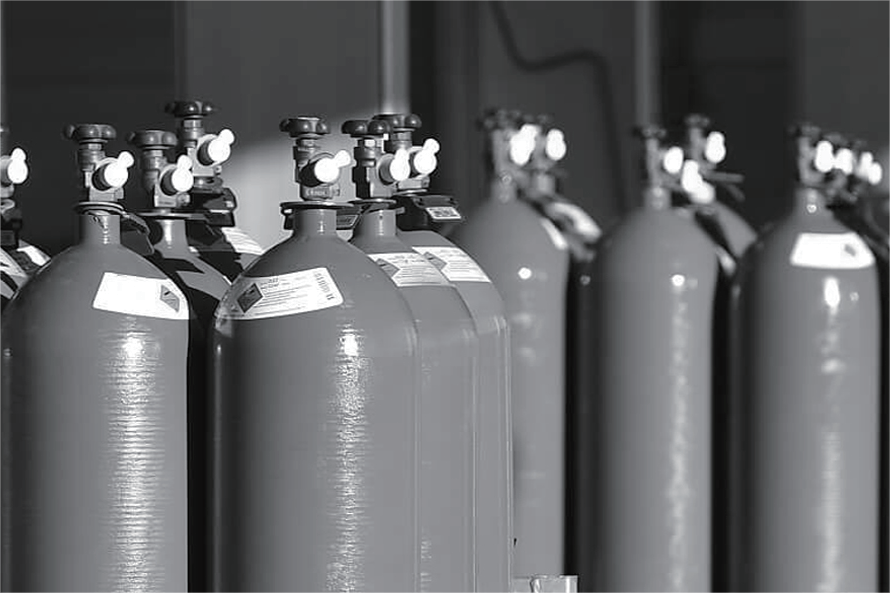

| 工業用氣充注站 | 壓縮氣瓶檢測 | 醫用氧氣充注站 |
規格型號表
Specification and Model Table
| 產品型號 | 可充氣體 | 密封規格 | 最大承壓 | 把手類型 | 安全鎖扣 | 是否帶頂芯 | 密封圈材質 |
密封圈型號 |
| CZ105 | 壓縮空氣、氧氣、氮?dú)狻鍤狻⒑?br/> | G5/8螺紋 | 240Bar | 金屬提環 | 有 | 否 | 氟橡膠 |
SCZ105 |
| CZ105D | 有 | 是 | SCZ105D | |||||
| CZ105S | 無 | 否 | SCZ105S | |||||
| CZ105DS | 無 | 是 | SCZ105DS | |||||
| CZ106 | 有 | 否 | SCZ106 | |||||
| CZ106D | 有 | 是 | SCZ105D |
【相關產品】：CZ系列，G20F系列，E10系列，
【本文標簽】：格雷希爾，氣瓶充裝，工業充氣站，密封測試接頭
【本文編輯】：億控科技（湖北）
